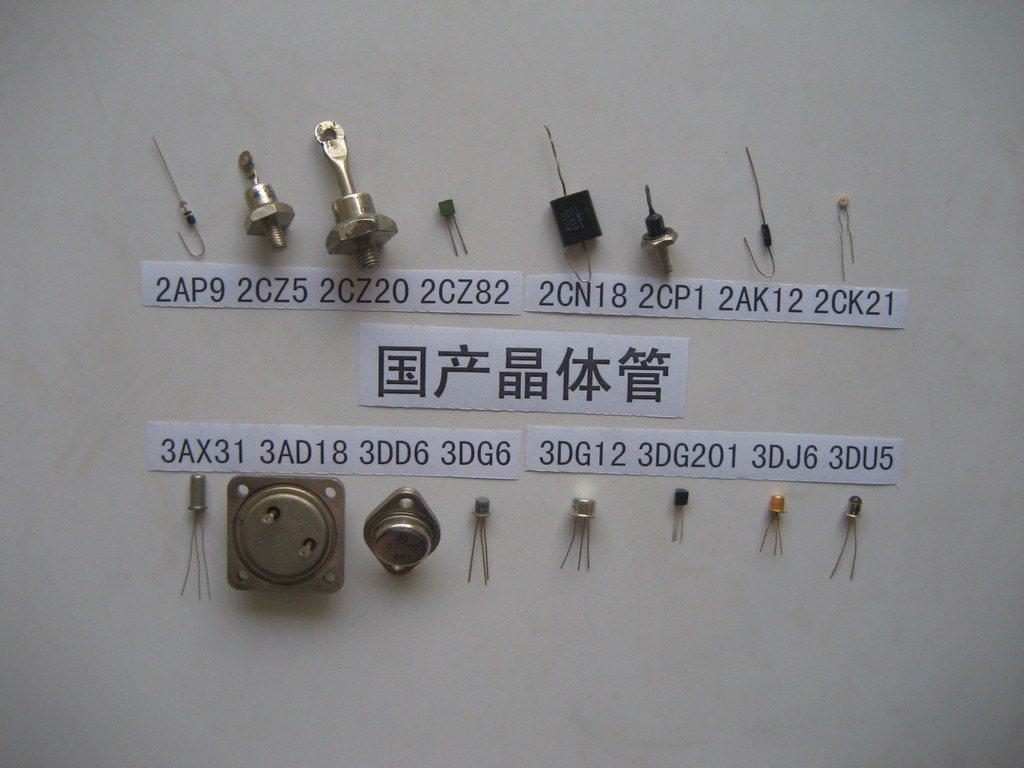

3.6 半导体分立器件
3.6.1 半导体分立器件🔗

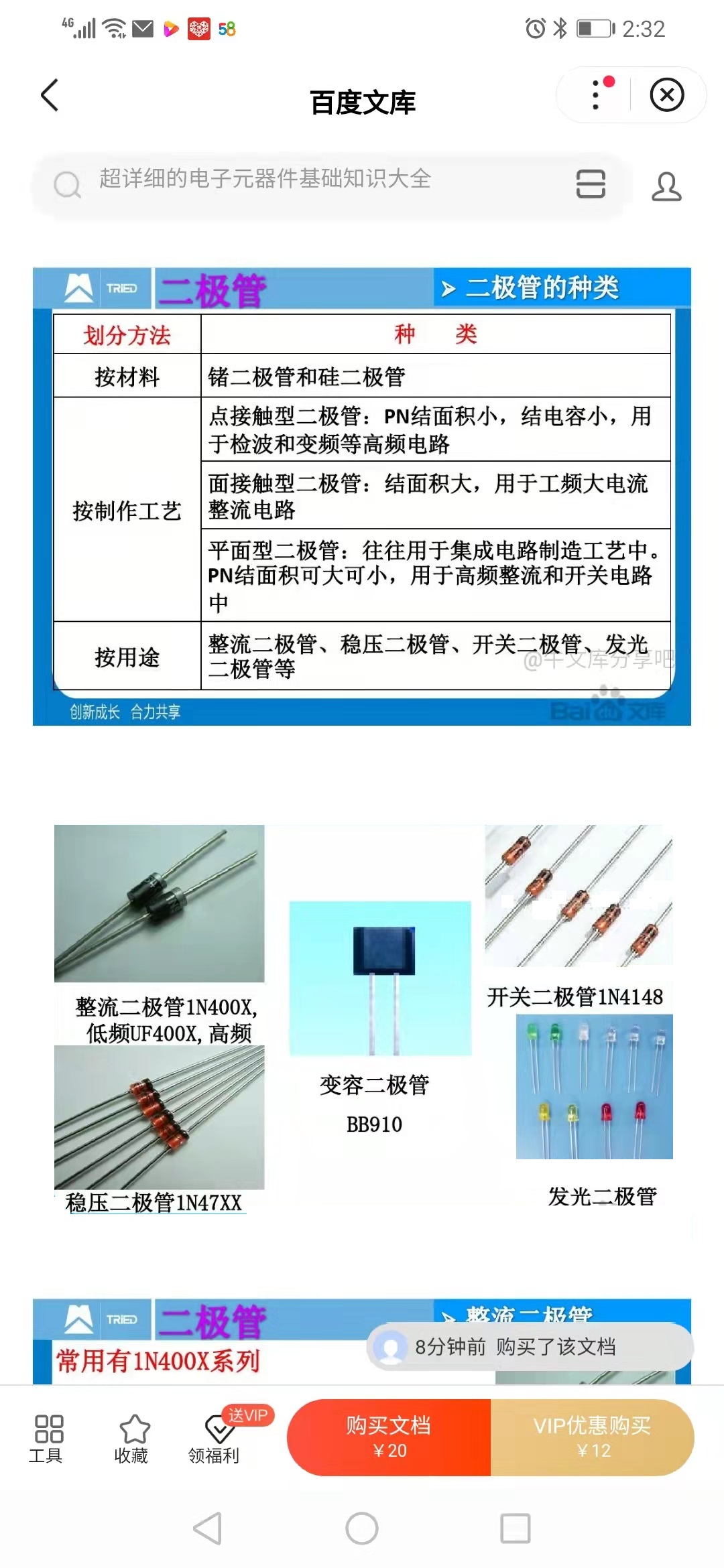

3.6.1 二极管🔗
3.6.2 三极管🔗
3.6.3 场效应管(MOSFET)🔗
3.6.4 发光二极管(LED)🔗
3.7 工程中元件参数选取原则
3.7.1 工程中元件参数选取原则🔗
3.7.1 冗余设计(降额使用)🔗
3.7.2 成本控制(BOM成本优化)🔗
3.7.3 安全裕量(最坏情况分析)🔗
第1章

绪论与课程导引

第1章 绪论与课程导引 > 1.1 实验安全规范
1.1.1

实验安全规范

第1章 绪论与课程导引 > 1.1 实验安全规范
1.1.1

消防设施认识与灭火器使用

  • 熟悉实验室内的消防设施位置,包括灭火器、消防栓、烟雾报警器等
  • 掌握干粉灭火器的使用方法——"提、拔、握、压"四步法:
  •   :提起灭火器,检查压力表指针是否在绿色区域
  •   :拔掉保险销
  •   :握住喷管前端,对准火焰根部
  •   :压下手柄,进行喷射灭火
  • 了解不同类型灭火器的适用场景(干粉/CO2/泡沫灭火器)
第1章 绪论与课程导引 > 1.1 实验安全规范
1.1.2

火灾预防与逃生自救

  • 实验室内严禁明火,电路实验中注意防止短路引发过热
  • 发现火情时第一时间切断电源,再进行灭火或报警
  • 熟悉实验室逃生路线,了解紧急出口位置
  • 逃生时保持低姿态,用湿毛巾捂住口鼻,不乘坐电梯
第1章 绪论与课程导引 > 1.1 实验安全规范
1.1.3

实验室安全须知

  • 进入实验室须穿戴实验服,严禁穿拖鞋、短裤等不安全着装
  • 实验前检查仪器设备状态,发现异常及时报告
  • 严格遵守操作规程,禁止擅自更改电路连接或超范围使用设备
  • 实验结束后关闭电源、整理台面、归还工具,做好实验室卫生
  • 注意用电安全:不接触裸露导线,湿手不触碰电气设备
第1章 绪论与课程导引 > 1.1 实验安全规范
1.1.4

重要应急电话

  • 校园报警电话及实验室负责人联系方式
  • 医疗急救电话:120
  • 火警电话:119
  • 实验室安全员联系方式及值班安排
第1章 绪论与课程导引 > 1.2 【补充】电子设计竞赛简介
1.2.1

【补充】电子设计竞赛简介 补充

第1章 绪论与课程导引 > 1.2 【补充】电子设计竞赛简介
1.2.1

全国大学生电子设计竞赛(NUEDC)概述

  • 全国大学生电子设计竞赛(NUEDC,National Undergraduate Electronics Design Contest)是教育部和工业和信息化部共同发起的大学生学科竞赛之一,是国内最具含金量与影响力的电子信息类赛事
  • 竞赛始于1994年,从1997年开始每两年举办一届(逢单数年),通常在8月中下旬举行,赛期四天三夜
  • 竞赛采用"半封闭、相对集中"的组织方式,每支参赛队由3名学生组成
  • 竞赛题目类型涵盖七大方向:电源类、信号源类、高频无线电类、放大器类、仪器仪表类、数据采集与处理类、控制类
  • 全国奖获奖比例不超过参赛队的8%,其中一等奖和二等奖比例约为3:7
  • 近年来竞赛逐步融入"互联网+"和"人工智能"因素,对学生综合能力提出更高要求
第1章 绪论与课程导引 > 1.2 【补充】电子设计竞赛简介
1.2.2

嵌入式/物联网赛道

  • 嵌入式设计与开发赛道:要求参赛者利用单片机(如STM32)解决实际问题,展示编程与硬件设计技能
  • 物联网设计与开发赛道:聚焦物联网技术应用,涉及传感器采集、无线通信、云端对接等
  • 竞赛考察硬件接口编程、操作系统应用、通信协议实现、电路设计等综合能力
第1章 绪论与课程导引 > 1.2 【补充】电子设计竞赛简介
1.2.3

"星火杯"等校级竞赛

  • "星火杯"等校级电子设计竞赛是培养学生实践创新能力的重要平台
  • 校级竞赛通常作为全国电赛的选拔赛,也是获取创新创业学分的重要途径
  • 校级竞赛门槛相对较低,适合初学者积累竞赛经验、锻炼团队协作能力
  • 部分高校还设有电子科技协会、创客空间等组织,定期举办技术培训和内部赛
第1章 绪论与课程导引 > 1.2 【补充】电子设计竞赛简介
1.4.4

竞赛与课程的结合(赛课结合)

  • 课程内容与竞赛知识点紧密对接,实验项目设计参考历年竞赛题型
  • 通过课程学习打牢基础,通过竞赛实践检验和提升能力
  • "以赛促学、以赛促练":竞赛经历能够显著提升就业和考研竞争力
  • 建议学生从大一、大二开始关注竞赛,提前储备知识和技能
第2章

系统思维与电子系统认知

第2章 系统思维与电子系统认知 > 2.1 什么是系统
2.1.1

什么是系统

第2章 系统思维与电子系统认知 > 2.1 什么是系统
2.1.1

系统的共性特征

  • 输入(Input):系统接收来自外部环境的信息、能量或物质
  • 处理(Processing):系统对输入进行转换、计算、判断等操作
  • 输出(Output):系统将处理结果以信息、能量或动作的形式呈现
  • 能源(Power):系统运行需要能量供给,是维持系统工作的基础
  • 反馈(Feedback):高级系统具备反馈机制,能够根据输出调整自身行为
  • 任何工程系统都可以抽象为"输入-处理-输出"的基本模型
第2章 系统思维与电子系统认知 > 2.1 什么是系统
2.1.2

最小系统模型

  • 电子系统的最小组成可归纳为五大模块:
  •   感知(Sensor):采集外部信息(温度、光照、距离、声音等)
  •   计算(Processing):对采集数据进行处理和决策(MCU/CPU/FPGA)
  •   通信(Communication):实现系统内部或系统间的信息传递(UART/SPI/I2C/无线)
  •   控制(Actuator):执行决策指令(电机驱动、继电器、显示等)
  •   电源(Power Supply):为各模块提供稳定可靠的电能
  • 五大模块相互协作,构成完整的电子系统
第2章 系统思维与电子系统认知 > 2.1 什么是系统
2.1.3

电子系统的分解视角

  • 功能视角:将系统按功能划分为感知层、处理层、执行层、交互层
  • 软硬件视角:硬件提供物理基础,软件赋予系统智能,二者协同工作
  • 结构视角:从机械结构、PCB布局、外壳设计等角度分析系统
  • 信号流视角:追踪信号从输入到输出的完整路径,分析各环节的处理过程
第2章 系统思维与电子系统认知 > 2.2 电子系统实例分析
2.2.1

电子系统实例分析

第2章 系统思维与电子系统认知 > 2.2 电子系统实例分析
2.2.1

典型嵌入式系统架构

  • 以STM32单片机为核心的嵌入式系统架构分析
  • 最小系统包含:MCU、时钟电路、复位电路、电源电路、下载调试接口
  • 外围模块扩展:传感器模块、显示模块、通信模块、执行器模块
  • 软件架构:驱动层、中间件层、应用层的三层结构
  • 嵌入式系统的特点:资源受限、实时性要求高、可靠性要求高
第2章 系统思维与电子系统认知 > 2.2 电子系统实例分析
2.2.2

智能家居系统分解

  • 感知层:温湿度传感器(DHT11)、光照传感器、人体红外传感器(PIR)、烟雾传感器
  • 处理层:主控芯片(如ESP32/STM32),负责数据采集、逻辑判断、协议转换
  • 通信层:Wi-Fi/蓝牙/ZigBee模块,实现与手机APP或云平台的连接
  • 执行层:继电器控制灯光、电机控制窗帘、蜂鸣器报警
  • 电源层:AC-DC转换(220V转5V/3.3V)、电池备份、低压差稳压(LDO)
第2章 系统思维与电子系统认知 > 2.2 电子系统实例分析
2.2.3

传感器网络系统分解

  • 传感器节点:集成传感器、微控制器、无线通信模块和电池
  • 网关节点:汇聚传感器数据,进行协议转换和边缘计算
  • 云平台:数据存储、分析处理、可视化展示
  • 典型协议:MQTT、CoAP、LoRaWAN等物联网通信协议
  • 应用场景:环境监测、智慧农业、工业物联网
第2章 系统思维与电子系统认知 > 2.3 【补充】系统思维在电子设计竞赛中的应用
2.3.1

【补充】系统思维在电子设计竞赛中的应用 补充

第2章 系统思维与电子系统认知 > 2.3 【补充】系统思维在电子设计竞赛中的应用
2.3.1

模块化设计思维

  • 将复杂系统分解为若干独立的功能模块,每个模块具有明确的接口定义
  • 模块化设计的优势:降低复杂度、便于分工协作、方便调试和维护
  • 竞赛中的模块化实践:将赛题分解为电源模块、信号采集模块、控制模块、显示模块等
  • 模块间通过标准化接口连接,提高系统的可扩展性和可替换性
第2章 系统思维与电子系统认知 > 2.3 【补充】系统思维在电子设计竞赛中的应用
2.3.2

状态机设计方法

  • 有限状态机(FSM)是嵌入式系统软件设计的核心方法之一
  • 状态机三要素:状态集合、事件/输入、状态转移规则
  • 设计步骤:明确系统状态 → 定义状态转移条件 → 编写状态转移逻辑 → 测试验证
  • 竞赛中的应用:菜单系统、通信协议解析、多模式控制系统等
  • 状态机设计的优势:逻辑清晰、易于维护、便于团队协作开发
第2章 系统思维与电子系统认知 > 2.3 【补充】系统思维在电子设计竞赛中的应用
2.3.3

从需求到方案的系统化分解

  • 需求分析:仔细研读赛题,明确功能要求、性能指标和约束条件
  • 方案论证:比较多种可行方案,从性能、成本、实现难度等维度评估
  • 任务分解:将总体方案分解为硬件任务和软件任务,制定时间计划
  • 风险评估:识别技术难点和潜在风险,制定备选方案
  • 迭代优化:先实现基本功能,再逐步优化性能和用户体验
第3章

电子元器件入门

第3章 电子元器件入门 > 3.1 万用表及元件测量
3.1.1

万用表及元件测量

第3章 电子元器件入门 > 3.1 万用表及元件测量
3.1.1

数字万用表的使用方法

  • 数字万用表是电子实验中最常用的测量仪器,可测量电压、电流、电阻、电容、二极管通断等,相比指针万用表具有读数直观、精度高、功能丰富等优点
  • 基本结构:显示屏(数字呈现测量值)、功能选择旋钮(切换电压/电流/电阻等测量模式)、表笔插孔(连接待测电路的通道)
  • 表笔插法:黑色表笔始终插在COM孔(公共端);红色表笔测电压/电阻/二极管时插VΩ孔,测电流时需切换到mA或10A专用插孔
  • 面板符号识别:V代表电压(V~为交流ACV,V⎓为直流DCV);A代表电流(A~为交流,A-为直流);Ω代表电阻档;类似二极管符号的是蜂鸣/通断档;HOLD键锁定读数;RANGE键切换自动/手动量程
  • 测量电压:万用表并联在被测电路两端,红表笔接正极、黑表笔接负极(接反则显示负号,不会损坏);测交流电不分正负极;测高电压时先选最大档位再逐步调小
  • 测量电流:万用表串联进电路(断开一根导线,让电流流过万用表);严禁用电流档直接测电源两端(相当于短路,会烧毁保险丝);测完后立即将红表笔插回电压孔
  • 测量电阻与通断:测电阻前必须断电并取出元件;蜂鸣档可快速判断线路通断(导通时蜂鸣器鸣响);显示"1"或"OL"表示超量程/断路
  • 安全注意事项:检查表笔绝缘层是否完好;严禁带电旋转功能旋钮;测量时手指不要触碰表笔金属部分;用完后旋钮拨至OFF或交流电压最大档;长期不用需取出电池
  • 保养要点:电池电量不足会导致读数偏差,及时更换;定期用酒精棉片清洁表笔金属头;存放时避开高温、高湿和强磁场环境
第3章 电子元器件入门 > 3.1 万用表及元件测量
3.1.2

档位含义与量程选择

  • 电压档(V):分为直流电压(DCV)和交流电压(ACV),量程从mV到数百V
  • 电流档(A):分为直流电流(DCA)和交流电流(ACA),注意表笔需切换到电流插孔
  • 电阻档(Ω):测量电阻值,测量前需断开电路电源,将被测元件从电路中取出
  • 二极管/通断档:测量二极管正向压降或电路通断(蜂鸣器鸣响表示导通)
  • 电容档(F):测量电容器容量
  • 量程选择原则:从大量程开始,逐步减小至合适档位,使读数处于量程的1/3~2/3范围内
  • 档位读数规则:档位的单位与测量值的单位相同,档位的值代表该档能测量的最大值(即量程上限)。例如选择"20kΩ"档位时,测量显示"4.71"则实际阻值为4.71kΩ;如果显示"0.L"或最左边显示"1",则表示被测值超出该档位量程(超量程),需切换到更大的档位重新测量
第3章 电子元器件入门 > 3.1 万用表及元件测量
3.1.3

二极管管型判断

  • 使用二极管档测量:红表笔接阳极、黑表笔接阴极时应有0.5~0.7V(硅管)的读数
  • 反接时读数应为无穷大(OL),否则二极管可能已损坏
  • 发光二极管导通时会有微弱发光,正向压降较高(1.8~3.0V)
  • 稳压二极管可通过反向击穿电压来识别稳压值
第3章 电子元器件入门 > 3.2 集成电路基础
3.2.1

集成电路基础

第3章 电子元器件入门 > 3.2 集成电路基础
3.2.1

集成电路的定义与分类

  • 集成电路(IC,Integrated Circuit)是将多个电子元件集成在一块半导体芯片上的器件
  • 按功能分类:模拟IC(运放、电源管理)、数字IC(逻辑门、微处理器)、混合信号IC(ADC/DAC)
  • 按规模分类:小规模(SSI)、中规模(MSI)、大规模(LSI)、超大规模(VLSI)、甚大规模(ULSI)
  • 按制造工艺分类:双极型(TTL/ECL)、CMOS型、BiCMOS型
第3章 电子元器件入门 > 3.2 集成电路基础
3.2.2

常见封装形式

  • DIP(双列直插封装):最经典的封装形式,引脚从两侧引出,适合面包板和穿孔焊接
  •   引脚识别:芯片表面有一个半圆形缺口(或圆点标记)位于一端,缺口朝左时,左下角为第1脚,逆时针方向依次递增(1、2、3...到右下角最后一脚)
  •   常见规格:DIP-8(如NE555)、DIP-14(如74HC00)、DIP-16(如74HC595)、DIP-28(如ATmega328P)
  • PLCC(塑料有引脚芯片载体):四边引脚向内弯曲(J形引脚),引脚从封装四周向中心弯折,适合表面贴装
  •   引脚识别:芯片一角有一个三角形缺口标记,缺口左侧为第1脚,逆时针方向依次递增;部分芯片在左上角有一个小圆点或三角标记
  •   常见规格:PLCC-44、PLCC-52、PLCC-68,常用于微控制器和可编程逻辑器件
  • SOP/SOIC(小外形封装):表面贴装形式,引脚间距1.27mm,体积比DIP小
  • QFP(四方扁平封装):四边引脚,引脚密度高,适合中等复杂度IC
  • BGA(球栅阵列封装):底部焊球阵列,引脚密度极高,适合大规模IC(如CPU/GPU)
  • QFN(四方无引脚扁平封装):底部焊盘,体积小、散热好、寄生参数低
第3章 电子元器件入门 > 3.2 集成电路基础
3.2.3

集成电路的选型要点

  • 确定功能需求:选择满足系统功能要求的IC型号
  • 电气参数匹配:工作电压、功耗、驱动能力、接口电平需与系统兼容
  • 封装选择:根据PCB空间和焊接能力选择合适的封装
  • 供应链考量:选择货源充足、有国产替代方案的型号
  • 关注数据手册(Datasheet)中的绝对最大额定值和推荐工作条件
  • 常用芯片手册查询网站
第3章 电子元器件入门 > 3.3 电阻器
3.3.1

电阻器

第3章 电子元器件入门 > 3.3 电阻器
3.3.1

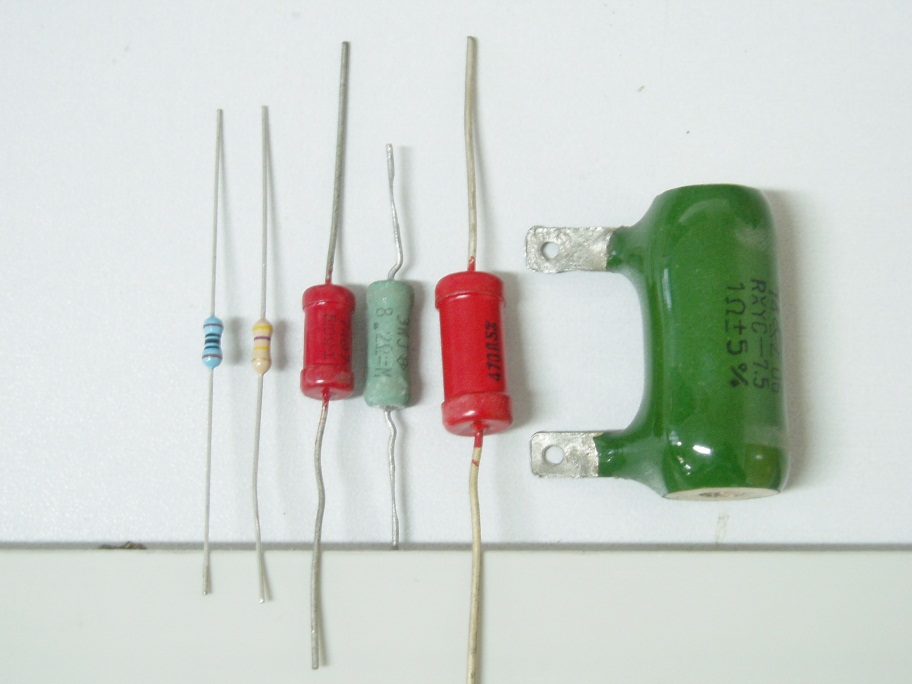

电阻器的分类

  • 贴片电阻(SMD Resistor):体积小、适合自动化贴装,常见封装有0201/0402/0603/0805/1206
  • 直插电阻(Through-Hole Resistor):引脚穿过PCB焊接,适合手工焊接和原型开发

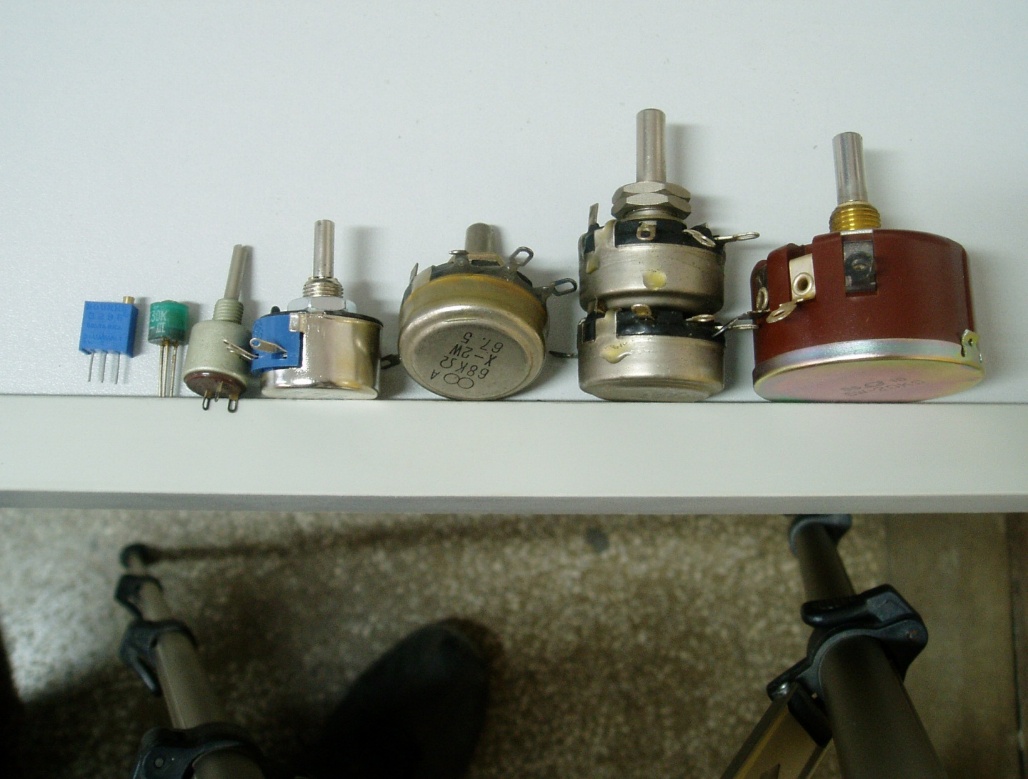

  • 可调电阻(电位器/变阻器):阻值可调,常用于音量控制、亮度调节等场景
  • 排阻(Resistor Array):将多个电阻集成在一个封装内,常用于上拉/下拉电阻网络
  • 精密电阻:精度可达0.1%或更高,用于测量电路和精密放大电路
  • 功率电阻:额定功率较大(1W以上),用于电源电路和负载模拟
第3章 电子元器件入门 > 3.3 电阻器
3.3.2

电阻器的主要参数

  • 阻值(Resistance):单位为欧姆(Ω),常用kΩ和MΩ表示
  • 额定功率(Power Rating):常见规格有1/8W、1/4W、1/2W、1W、2W等
  • 精度(Tolerance):常见精度有±1%(精密)、±5%(普通)、±10%
  • 温度系数(TCR):阻值随温度变化的程度,单位为ppm/°C
第3章 电子元器件入门 > 3.3 电阻器
3.3.3

色环电阻读数方法

  • 四环电阻读法
  •   第1环:第一位有效数字
  •   第2环:第二位有效数字
  •   第3环:倍率(10的n次方)
  •   第4环:精度(金色±5%、银色±10%)
  • 五环电阻读法
  •   第1环:第一位有效数字
  •   第2环:第二位有效数字
  •   第3环:第三位有效数字
  •   第4环:倍率(10的n次方)
  •   第5环:精度(棕色±1%、红色±2%)
  • 读数技巧:识别误差环(通常为金色或银色),从对侧开始读数
第3章 电子元器件入门 > 3.3 电阻器
3.3.4

标称值系列及允许误差

  • E24系列:精度±5%,阻值按1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1递增
  • E12系列:精度±10%,从E24中每隔一个取值
  • E6系列:精度±20%,从E12中每隔一个取值(1.0、1.5、2.2、3.3、4.7、6.8)
  • 标称值系列遵循等比数列规律,相邻阻值的比值约为10^(1/n)
第3章 电子元器件入门 > 3.3 电阻器
3.3.5

电阻在电路中的应用

  • 限流电阻:串联在LED、传感器等元件的供电回路中,限制电流大小
  • 分压电阻:两个电阻串联构成分压器,用于产生参考电压或信号衰减
  • 上拉/下拉电阻:用于确定数字信号的默认电平状态
  • 反馈电阻:在运算放大器电路中设置增益
  • 匹配电阻:在通信线路中实现阻抗匹配,减少信号反射
第3章 电子元器件入门 > 3.3 电阻器
3.3.6

【补充】贴片电阻标识方法 补充

  • 三位数字法(精度±5%):前两位为有效数字,第三位为倍率。例如:472 = 47 × 10^2 = 4.7kΩ;103 = 10 × 10^3 = 10kΩ
  • 四位数字法(精度±1%):前三位为有效数字,第四位为倍率。例如:4702 = 470 × 10^2 = 47kΩ;1001 = 100 × 10^1 = 1kΩ
  • EIA-96编码法(精度±1%):由两位数字+一位字母组成。数字对应EIA-96标准阻值表中的代码(01~96),字母代表乘数(A=1, B=10, C=100, D=1k, E=10k, F=100k, G=1M, H=10M)。例如:01C = 100 × 100 = 10kΩ
  • 特殊阻值标记:0Ω电阻标记为"000"或"0",用作跳线或跨接
第3章 电子元器件入门 > 3.4 电容器
3.4.1

电容器

第3章 电子元器件入门 > 3.4 电容器
3.4.1

电容器的分类

  • 瓷片电容(Ceramic Capacitor):体积小、价格低、高频特性好,常用于去耦和滤波

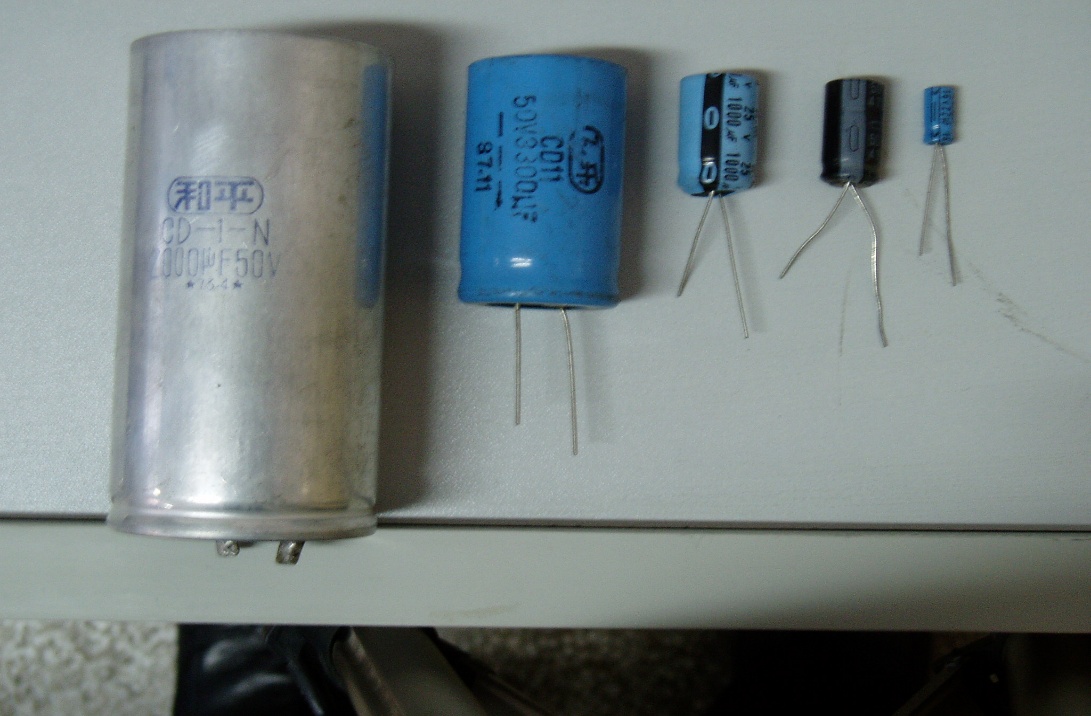

  • 电解电容(Electrolytic Capacitor):容量大、有极性,常用于电源滤波和储能
  • 钽电容(Tantalum Capacitor):体积小、容量大、ESR低,但耐压较低,需注意极性
  • MLCC(多层陶瓷电容):贴片形式,ESR和ESL极低,适合高频去耦和高速电路

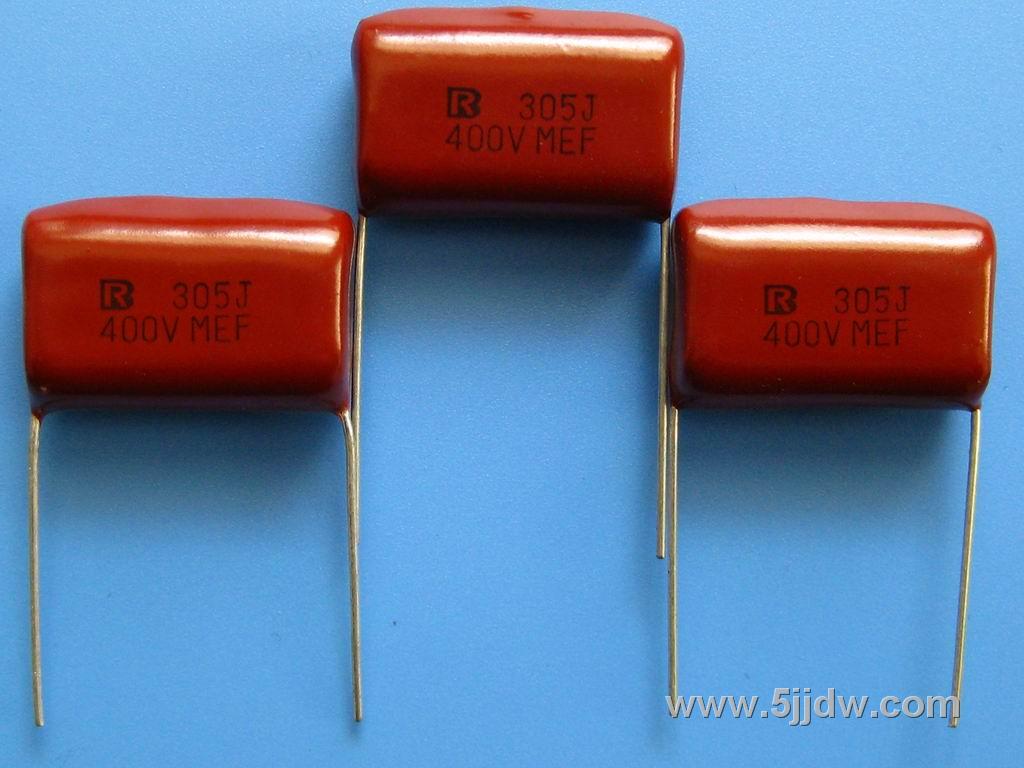

  • 薄膜电容(Film Capacitor):精度高、稳定性好,用于音频电路和精密滤波
  • 超级电容(Supercapacitor):容量极大(法拉级),用于能量存储和备用电源
第3章 电子元器件入门 > 3.4 电容器
3.4.2

电容器的主要参数

  • 标称容量(Capacitance):单位为法拉(F),常用μF、nF、pF表示
  • 额定电压(Voltage Rating):电容器能承受的最大直流电压,实际工作电压应留有余量
  • 介质类型:不同介质决定电容的温度特性、频率特性和损耗
  • 等效串联电阻(ESR):影响电容的高频性能和滤波效果,低ESR电容适合开关电源
  • 等效串联电感(ESL):影响电容的高频响应,封装越小ESL越低
第3章 电子元器件入门 > 3.4 电容器
3.4.3

电容标识方法

  • 直标法:直接在电容体上标注容量和耐压值,如"100μF/25V"
  • 数码法:三位数字表示,前两位为有效数字,第三位为倍率(单位pF)。例如:104 = 10 × 10^4 pF = 0.1μF
  • 色环法:类似电阻色环,用于部分圆柱形电容
  • 字母数字法:如"4n7"表示4.7nF,"p33"表示0.33pF
第3章 电子元器件入门 > 3.4 电容器
3.4.4

电容在电路中的应用

  • 滤波电容:平滑电源电压,消除纹波和噪声
  • 耦合电容:传递交流信号、阻隔直流分量,用于多级放大器级间连接
  • 去耦电容:为数字IC提供瞬态电流,减少电源噪声对芯片的干扰
  • 储能电容:存储电能,用于闪光灯、电机启动等需要瞬时大电流的场景
  • 定时电容:与电阻配合构成RC定时电路,用于振荡器和延时电路
第3章 电子元器件入门 > 3.4 电容器
3.4.5

【补充】去耦电容的选型与布局原则 补充

  • 选型原则
  •   容值选择:一般按100倍原则递增配置(如10pF、1nF、0.1μF、10μF),覆盖不同频段
  •   优先选择低ESR和低ESL的电容(如MLCC),提高高频去耦效果
  •   耐压值应至少为工作电压的2倍,保证安全裕量
  •   可参照芯片Datasheet中的推荐值进行选型
  • 布局原则
  •   去耦电容必须紧贴芯片电源引脚放置,布线长度控制在20mil以内
  •   小容值电容最靠近芯片,大容值电容依次远离(遵循"越小越近"原则)
  •   电源线先经过去耦电容再连接至芯片引脚
  •   走线短、直、粗,尽量减少过孔数量(1个过孔约增加0.5~1nH电感)
  •   多个电容并联时避免平行并排,以减少互感耦合
第3章 电子元器件入门 > 3.5 电感器
3.5.1

电感器

第3章 电子元器件入门 > 3.5 电感器
3.5.1

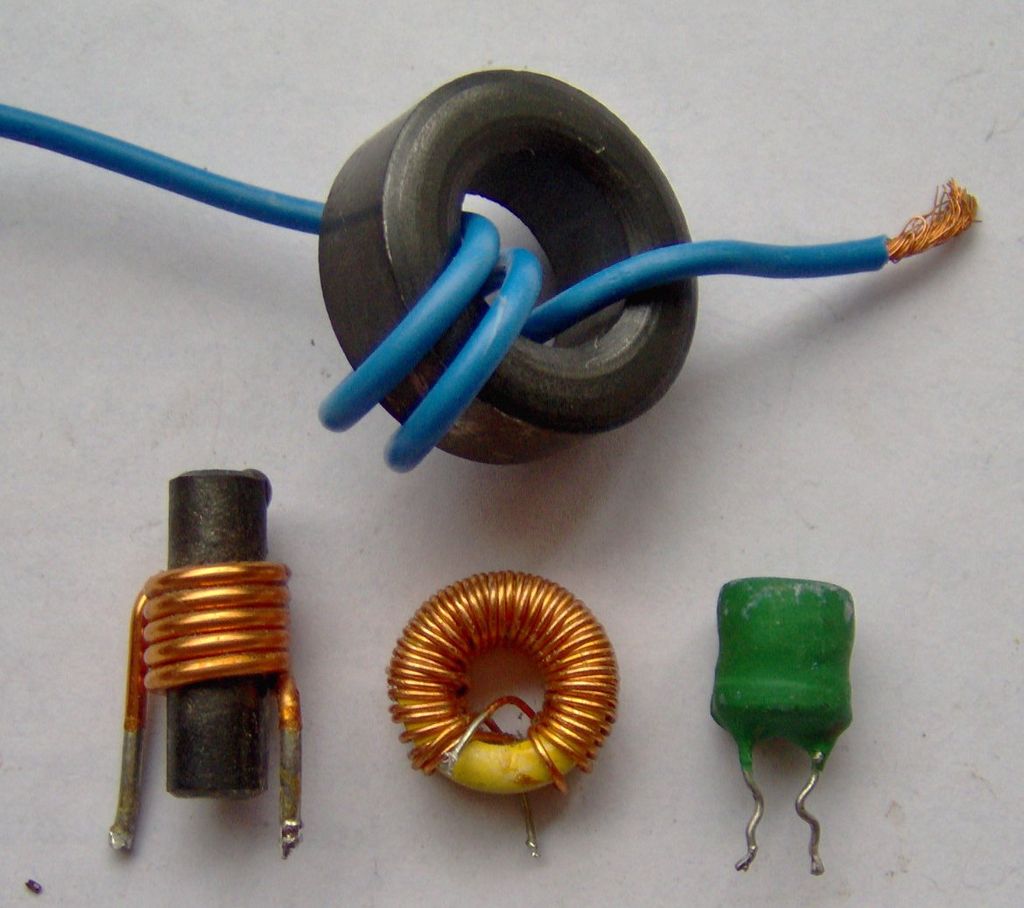

电感器的分类

  • 色环电感:外形类似色环电阻,通过色环标识电感量
  • 贴片电感:体积小,适合高密度PCB布局,常见封装有0402/0603/0805
  • 功率电感:额定电流大,用于开关电源(DC-DC)的储能电感
  • 共模电感:用于抑制共模噪声,常用于电源输入端和通信接口
  • 高频电感/空心电感:用于射频电路和振荡电路
第3章 电子元器件入门 > 3.5 电感器
3.5.2

电感器的主要参数

  • 电感量(Inductance):单位为亨利(H),常用μH和nH表示
  • 额定电流(Rated Current):电感器允许通过的最大电流,超过额定值可能导致磁饱和
  • 品质因数(Q值):电感的储能与耗能之比,Q值越高损耗越小
  • 自谐振频率(SRF):电感的寄生电容与电感谐振的频率,工作频率应低于SRF
  • 直流电阻(DCR):电感线圈的直流电阻,影响功耗和效率
第3章 电子元器件入门 > 3.5 电感器
3.5.3

电感在电路中的应用

  • 滤波电感:与电容配合构成LC滤波器,平滑电源输出
  • 储能电感:在开关电源(Buck/Boost/Buck-Boost)中存储和释放能量
  • EMC抑制:共模电感抑制共模干扰,差模电感抑制差模干扰
  • 谐振电感:与电容构成LC谐振回路,用于振荡器和选频电路
  • 阻抗匹配:在射频电路中实现阻抗匹配
第3章 电子元器件入门 > 3.5 电感器
3.5.4

色环电感识别方法

  • 色环电感的读数方法与色环电阻类似,但单位为μH
  • 四色环电感:前两环为有效数字,第三环为倍率,第四环为误差
  • 常见色环电感量范围:0.1μH ~ 1000μH
  • 注意区分色环电感与色环电阻:电感通常体积略大,可用万用表电感档测量确认
第3章 电子元器件入门 > 3.6 半导体分立器件
3.6.1

半导体分立器件

第3章 电子元器件入门 > 3.6 半导体分立器件
3.6.1

二极管

  • 整流二极管:用于将交流电转换为直流电,常见型号如1N4007(1A/1000V)
  • 开关二极管:用于高速开关电路,如1N4148,反向恢复时间短
  • 稳压二极管(齐纳二极管):工作在反向击穿区,提供稳定的参考电压
  • 发光二极管(LED):将电能转换为光能,广泛用于指示灯和照明
  • 肖特基二极管:正向压降低(0.2~0.4V)、开关速度快,适合高频整流
  • 常见二极管型号与主要参数
型号类型最大正向电流最大反向电压正向压降典型应用
1N4001整流二极管1A50V1.1V低频整流
1N4007整流二极管1A1000V1.1V高压整流
1N4148开关二极管200mA75V0.7V高速开关、信号钳位
1N5819肖特基二极管1A40V0.3V低压降整流、防反接
1N5822肖特基二极管3A40V0.3V大电流低压降整流
FR107快恢复二极管1A1000V1.3V开关电源整流
3.3V稳压管稳压二极管3.3V基准电压源
5.1V稳压管稳压二极管5.1V基准电压源、过压保护
第3章 电子元器件入门 > 3.6 半导体分立器件
3.6.2

三极管

  • 9011-9018系列:常用小信号三极管系列,涵盖NPN和PNP类型
  •   9013/9014:NPN型低频小信号放大
  •   9012/9015:PNP型低频小信号放大
  •   9018:NPN型高频小信号放大
  • NPN型:电流从集电极流入、发射极流出,基极输入控制电流
  • PNP型:电流从发射极流入、集电极流出,与NPN互补
  • 三极管的三种工作区域:截止区、放大区、饱和区
  • 主要应用:信号放大、开关控制、恒流源、阻抗变换
  • 常见三极管型号与主要参数
型号类型VceoIc(max)PdhFE典型应用
9013NPN25V500mA625mW64~202低频放大、开关
9014NPN45V100mA450mW60~1000低噪放大
9012PNP-25V-500mA625mW64~202低频放大、开关
9015PNP-45V-100mA450mW60~1000低噪放大
S8050NPN25V500mA625mW85~300通用开关、驱动
S8550PNP-25V-500mA625mW85~300通用开关、驱动
2N2222NPN40V800mA625mW100~300高速开关、信号放大
2N3904NPN40V200mA625mW100~300通用小信号放大
2N3906PNP-40V-200mA625mW100~300通用小信号放大
TIP41CNPN100V6A65W15~75功率开关、电机驱动
TIP42CPNP-100V-6A65W15~75功率开关、电机驱动
BD139NPN80V1.5A12.5W40~250中功率放大、驱动
第3章 电子元器件入门 > 3.6 半导体分立器件
3.6.3

场效应管(MOSFET)

  • N沟道MOSFET:导通条件为Vgs > Vth,电子导电,应用最广泛
  • P沟道MOSFET:导通条件为Vgs < Vth(负电压),空穴导电
  • MOSFET相比三极管的优势:输入阻抗极高(电压驱动)、开关速度快、无二次击穿
  • 主要参数:阈值电压Vth、导通电阻Rds(on)、最大漏极电流Id、最大漏源电压Vds
  • 应用场景:电机驱动、电源开关、负载切换、电平转换
  • 常见MOSFET型号与主要参数
型号沟道类型VdsId(max)Vgs(th)Rds(on)典型应用
IRF540NN沟道100V33A2~4V44mΩ电机驱动、功率开关
IRF9540NP沟道-100V-19A-2~-4V200mΩ高边开关、P沟道驱动
IRF3205N沟道55V110A2~4V8mΩ大电流开关、逆变器
AO3400N沟道30V5.7A0.65~1.2V26mΩ逻辑电平驱动、低Vgs
AO4407P沟道-30V-6.3A-0.65~-1.2V28mΩ逻辑电平驱动、低Vgs
SI2302N沟道20V2.2A0.65~1.2V28mΩ低压小信号开关
SI2301P沟道-20V-2.3A-0.65~-1.2V125mΩ低压小信号开关
2N7002N沟道60V200mA1~2.5V逻辑电平开关、信号切换
FQP30N06LN沟道60V32A1~2.5V30mΩ逻辑电平驱动、电机驱动
IRLZ44NN沟道55V47A1~2V22mΩ逻辑电平直接驱动
第3章 电子元器件入门 > 3.6 半导体分立器件
3.6.4

发光二极管(LED)

  • LED工作原理:正向偏置时,电子与空穴在PN结复合释放光子
  • 不同颜色LED的正向导通电压
  •   红色LED:约1.8V
  •   绿色LED:约2.0V
  •   蓝色LED:约3.0V
  •   白色LED:约3.0V(蓝色芯片+黄色荧光粉)
  •   黄色LED:约2.0V
  • 限流电阻计算公式:R = (Vcc - Vf) / If,其中Vcc为电源电压,Vf为LED正向压降,If为工作电流(通常5~20mA)
  • 贴片LED与直插LED:贴片LED(如0603/0805)体积小、适合SMT;直插LED(如3mm/5mm)适合面包板和穿孔焊接
  • LED使用注意事项:不能直接并联不同颜色的LED(正向压降不同导致电流不均)
第3章 电子元器件入门 > 3.7 工程中元件参数选取原则
3.7.1

工程中元件参数选取原则

第3章 电子元器件入门 > 3.7 工程中元件参数选取原则
3.7.1

冗余设计(降额使用)

  • 电阻实际功耗不应超过额定功率的50%~70%
  • 电容实际工作电压不应超过额定电压的50%~80%
  • 半导体器件的结温应保持在最大允许结温的70%以下
  • 降额使用可有效提高系统的长期可靠性和使用寿命
第3章 电子元器件入门 > 3.7 工程中元件参数选取原则
3.7.2

成本控制(BOM成本优化)

  • 在满足性能要求的前提下,优先选用价格较低的通用型号
  • 减少BOM(物料清单)中的元件种类,提高采购批量折扣
  • 尽量使用同一封装系列,减少贴片/插件工序
  • 关注替代料方案,避免因单一供应商断货导致生产停滞
第3章 电子元器件入门 > 3.7 工程中元件参数选取原则
3.7.3

安全裕量(最坏情况分析)

  • 分析电路在最恶劣工作条件(温度、电压、负载)下的元件应力
  • 关键参数(电压、电流、功率)需留有足够的安全裕量
  • 对温度敏感的电路需进行温度漂移分析
  • 电源电路需考虑启动瞬态和短路保护
  • 实验4:万用表测量练习(电阻、电容、二极管测量)
  • 实验5:色环电阻识别与测量
  • 实验6:LED限流电阻计算与点亮实验
  • 实验7:电子系统拆解实践(选做)
