电路设计与PCB

• 电路图是电子工程师之间交流设计的通用"语言"，如同建筑师的图纸

• 电路图能够精确描述电路中各元器件之间的电气连接关系

• 掌握电路图阅读与绘制是硬件设计的基本功，是后续PCB设计的前提

• 在电子设计竞赛中，规范的电路图是团队协作和方案评审的基础

• 电路图也是产品文档化、可维护性的重要保障

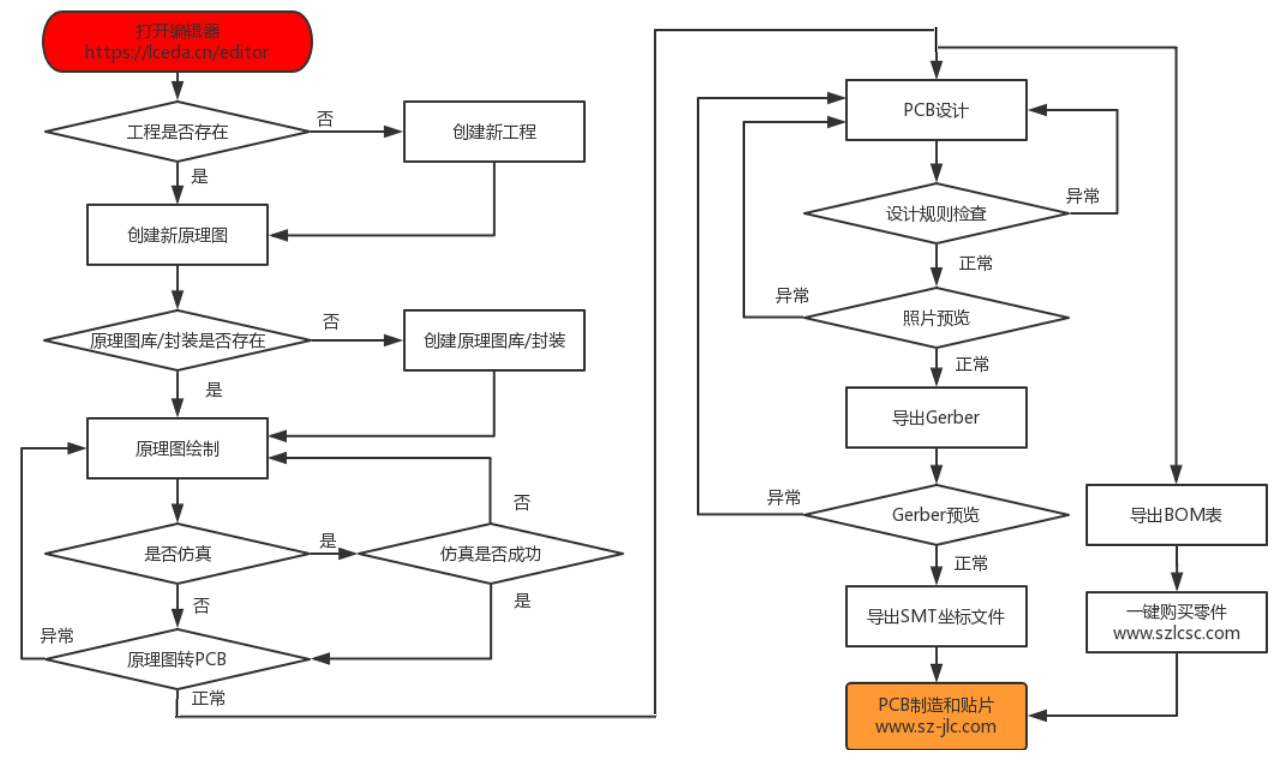

• 完整的电子设计流程为：原理图设计 → PCB设计 → 制造 → 焊接装配

• 原理图阶段完成元器件选型、电气连接和网络定义

• PCB阶段完成元器件布局、布线和设计规则检查

• 制造阶段将Gerber文件发送至PCB工厂进行生产

• 焊接阶段完成元器件的贴装和手工焊接

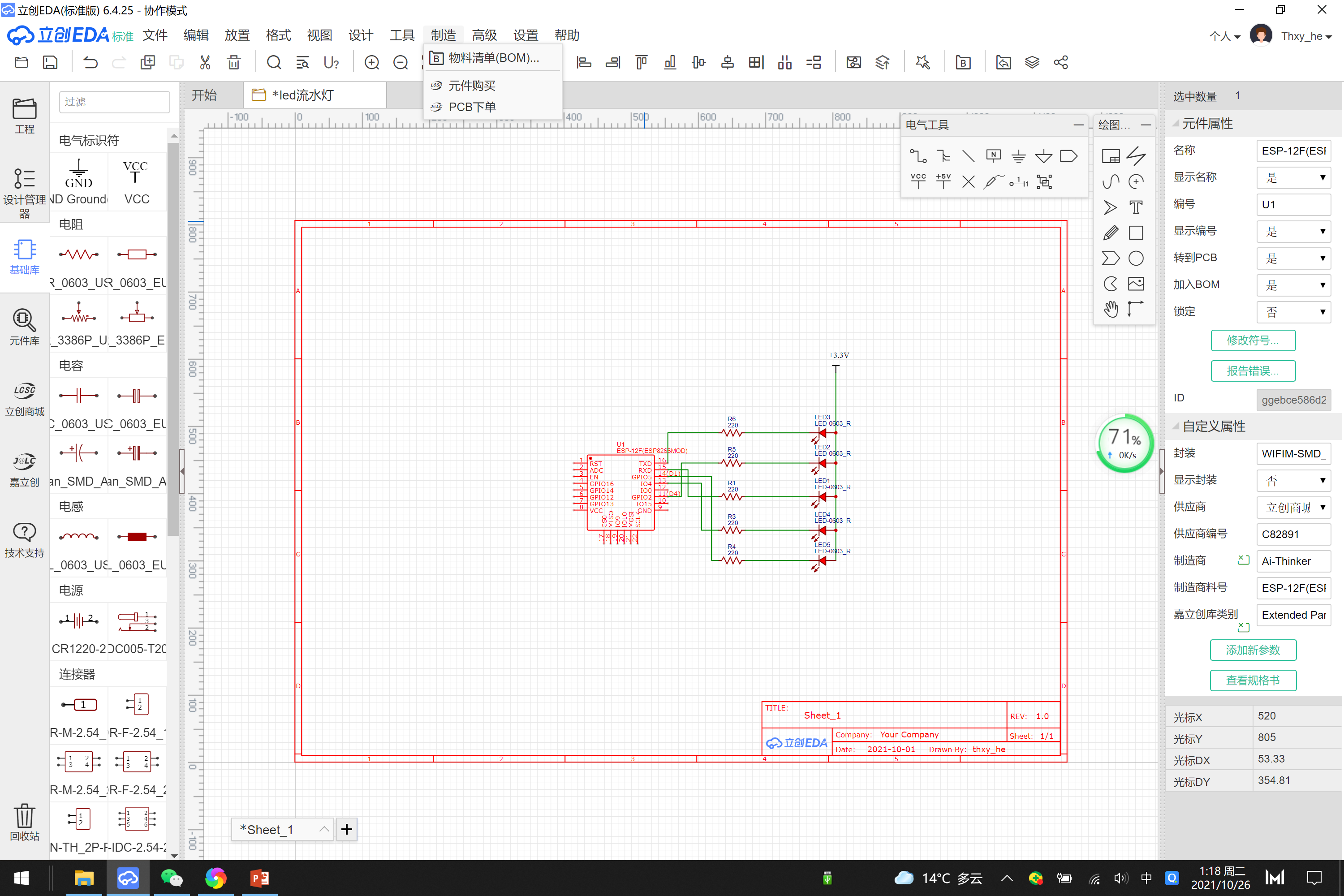

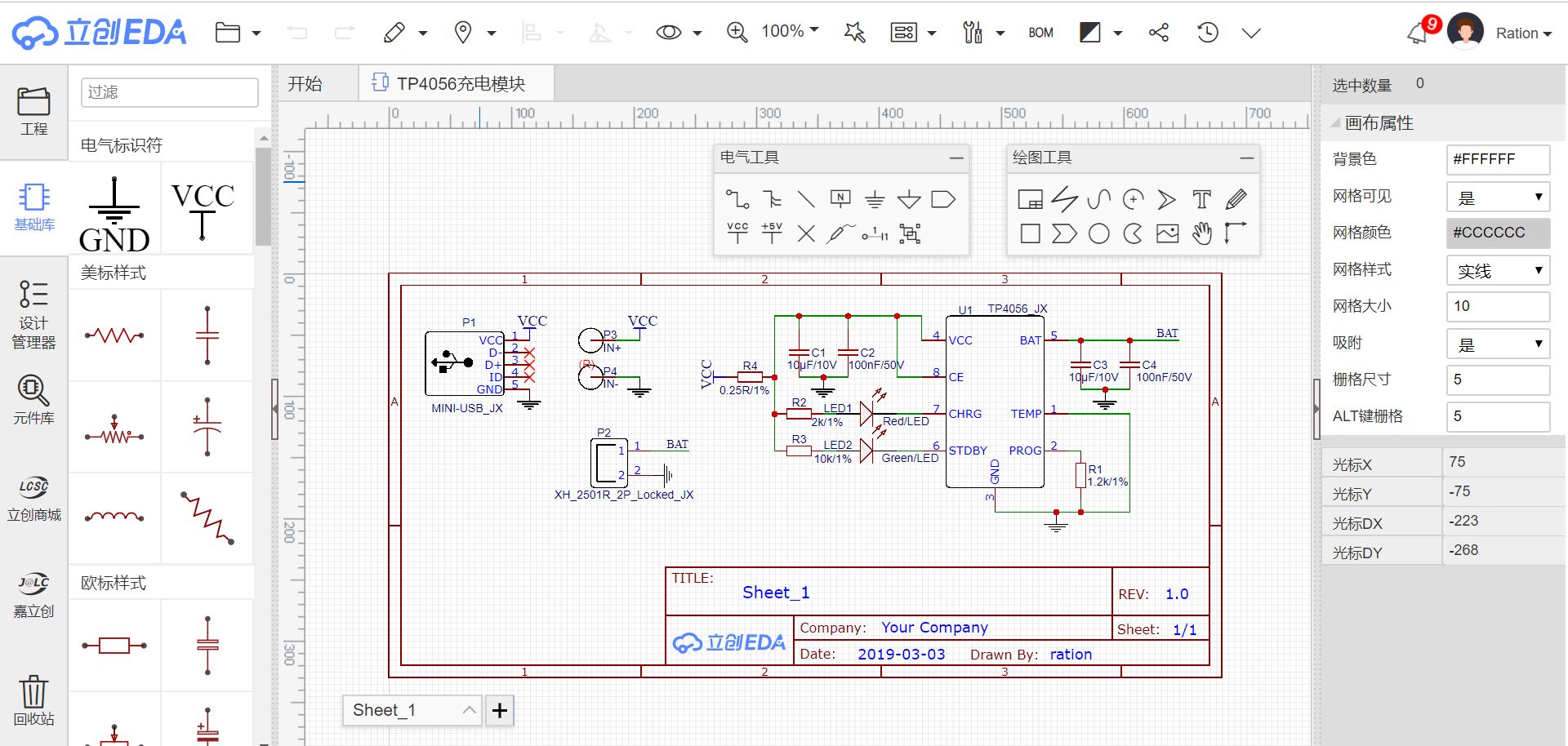

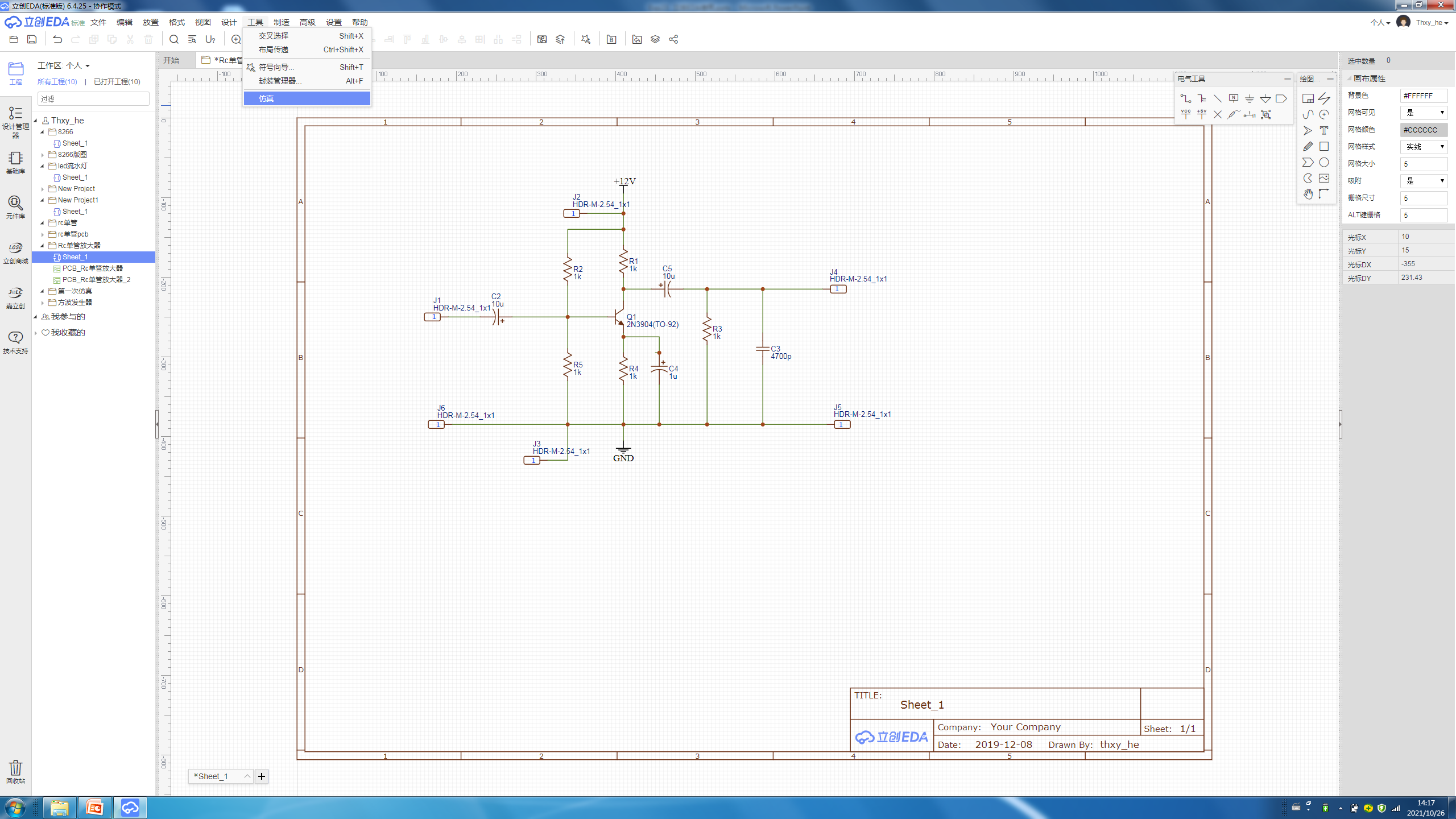

• 立创EDA支持从原理图到PCB的一键转换，大幅提升设计效率

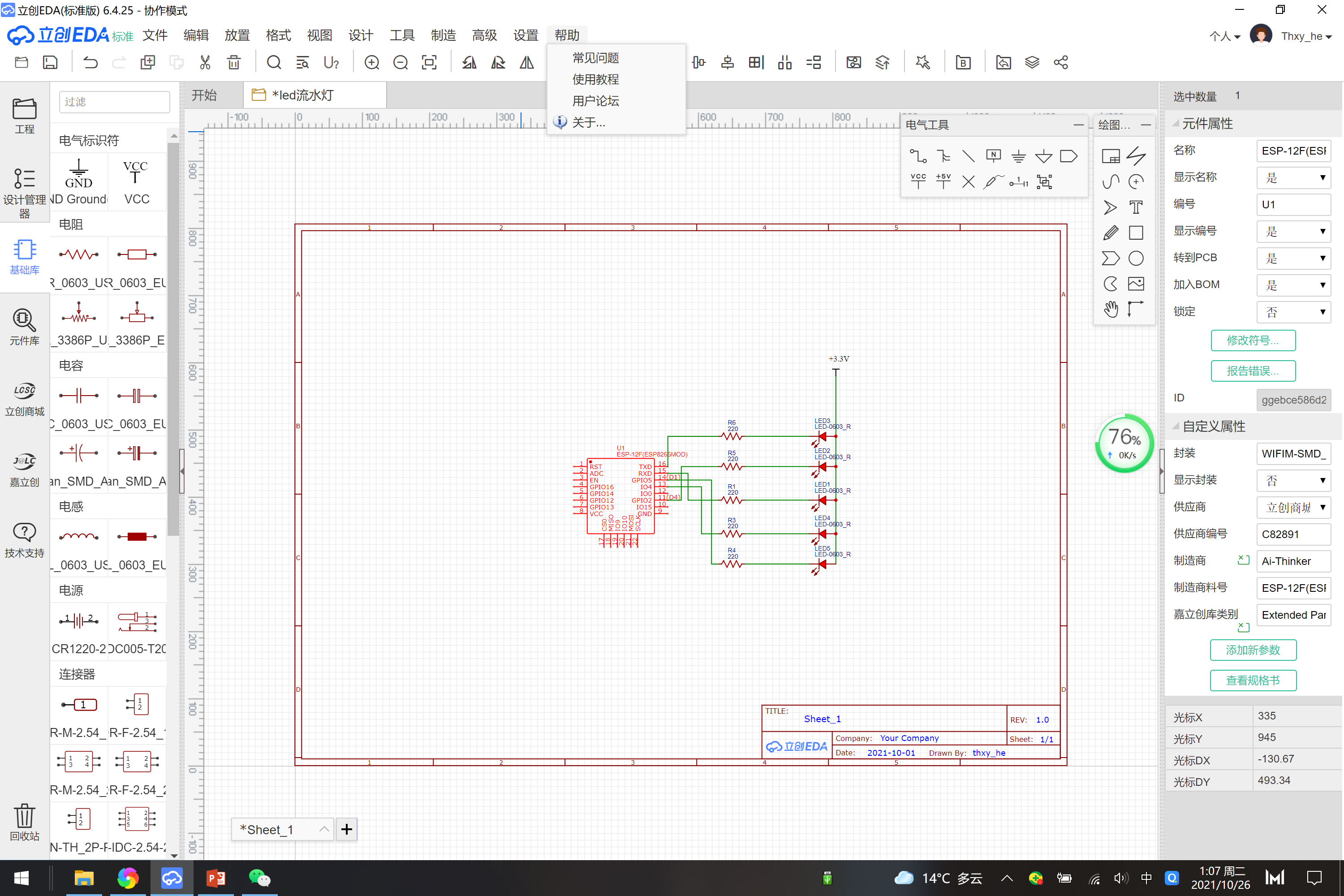

• 文件：新建/打开/保存工程、导入/导出文件、版本管理

• 编辑：撤销/重做、复制/粘贴/删除、查找替换

• 放置：放置元器件、导线、网络标签、电源地、总线等电气对象

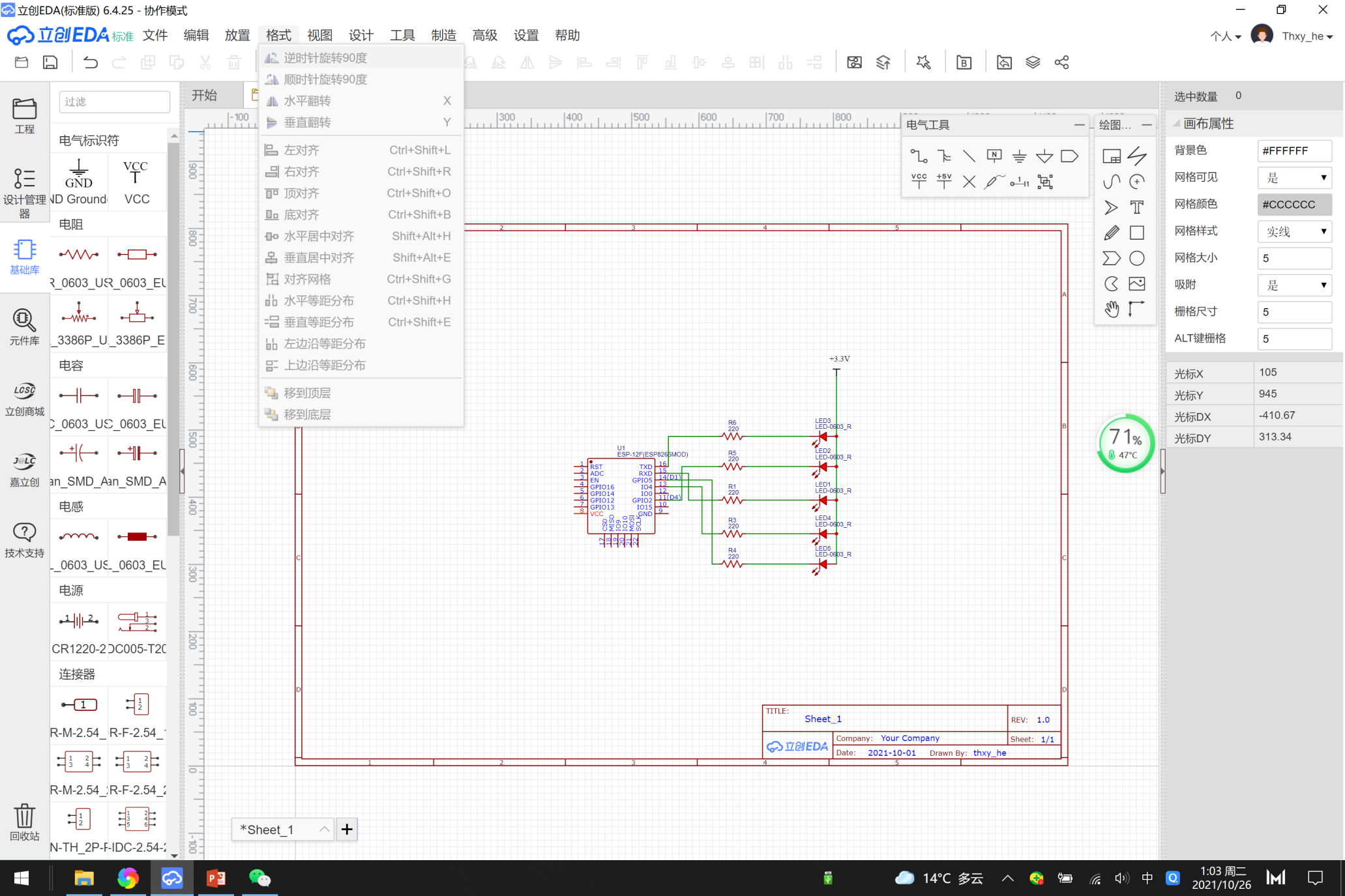

• 格式：调整元器件属性、对齐方式、文本格式

• 视图：缩放、平移、网格显示、3D预览

• 设计：原理图转PCB、ERC检查、BOM表生成、网表导出

• 工具：封装管理器、元件库管理、自动编号

• 制造：Gerber文件导出、BOM表导出、贴片坐标文件生成

• 高级：脚本编辑、自定义快捷键、插件管理

• 设置：画布参数、快捷键配置、主题设置

• 帮助：在线文档、教程链接、版本信息

• 交叉选择功能允许在原理图中选中元器件时，PCB中对应元器件同步高亮

• 布局传递可将原理图中按功能模块选中的元器件批量传递到PCB对应区域

• 该功能极大简化了模块化设计的布局流程，提升设计效率

• 使用方法：在原理图中选中模块元器件 → 点击"设计"菜单中的"布局传递" → PCB中自动选中对应元器件

• 布局传递有助于保持原理图逻辑结构与PCB物理布局的一致性

• 封装管理器用于查看和管理工程中所有元器件的封装分配情况

• 可批量修改元器件封装，避免逐个手动修改的繁琐操作

• 支持封装预览，确认焊盘尺寸、引脚间距等关键参数

• 封装与原理图符号的对应关系是原理图转PCB成功的关键

• 封装选择错误是新手常见问题，需仔细核对器件数据手册

• 导线（Wire）：用于连接元器件引脚，表示电气连接关系，是原理图中最基本的电气对象

• 总线（Bus）：用粗线表示多根导线的集合，用于简化并行信号（如数据总线、地址总线）的绘制

• 总线本身不表示电气连接，需配合总线分支和网络标签使用

• 导线连接时需注意吸附到元器件引脚端点，确保电气连接有效

• 导线交叉处如需连接应放置节点（Junction），否则表示不连接

• 总线分支（Bus Entry）：将单根导线从总线中引出的斜线连接，表示该导线属于总线的一部分

• 网络标签（Net Label）：标注在导线上，用于标识网络名称，相同网络标签的导线在电气上等价于直接连接

• 网络标签必须放置在导线上才有效，放置在空白处无效

• 使用网络标签可大幅减少交叉连线，使原理图更加清晰

• 网络标签命名应具有描述性，如 VCC_3V3、I2C_SDA、UART_TX 等

• GND（地）：表示接地网络，所有GND标识符在电气上连接在一起

• VCC（电源）：表示电源网络，如VCC_5V、VCC_3V3等，用于标识不同电压等级的电源

• 电源和地标识符是特殊的网络标签，可简化原理图中电源线的绘制

• 设计中应统一电源网络命名，避免不同电压等级的电源网络混淆

• 多电源系统设计中，需明确区分各电源域（如模拟电源AVCC、数字电源DVCC）

• 网络端口（Net Port）：用于不同原理图页面之间的电气连接，实现层次化设计

• 网络端口在层次化原理图设计中尤为重要，可实现自顶向下或自底向上的设计方法

• 非连接标志（No Connect Flag）：标记未使用的引脚，避免ERC检查报错

• 对于IC的NC（No Connect）引脚，应放置非连接标志而非悬空

• 正确使用非连接标志可减少ERC报告中的无关警告，便于定位真正的设计问题

• 电压探针：用于标注测试点，方便后续调试和测量

• 探针可标注网络名称和预期电压值，辅助调试

• 引脚（Pin）：元器件的电气连接点，分为输入、输出、双向、电源等类型

• 引脚属性（编号、名称、电气类型）决定了ERC检查的规则

• 自定义元器件时，引脚编号必须与实际器件数据手册一致

• 电阻（R）：矩形符号，单位为欧姆（Ω），常见标识如R1、R2

• 电容（C）：两条平行线符号，单位为法拉（F），常见标识如C1、C2

• 电感（L）：螺旋线符号，单位为亨利（H），常见标识如L1、L2

• 二极管（D）：三角形加竖线符号，具有单向导电性，常见标识如D1、D2

• 三极管（Q）：NPN/PNP型，三个引脚（B基极、C集电极、E发射极）

• MOSFET（Q）：栅极（G）、漏极（D）、源极（S），分为N沟道和P沟道

• 运放（U）：三角形符号，同相输入（+）、反相输入（-）、输出

• 导线：细实线表示电气连接，交叉连接处有节点标记

• 网络标签：标注在导线上的文字标签，相同标签表示电气连接

• 接地标记：向下箭头或三条递减水平线，表示参考零电位点

• 电源标记：向上箭头，标注电压值，如VCC、+5V、+3.3V

• 理解这些标记是阅读电路图的基础，能快速把握电路的供电和信号连接关系

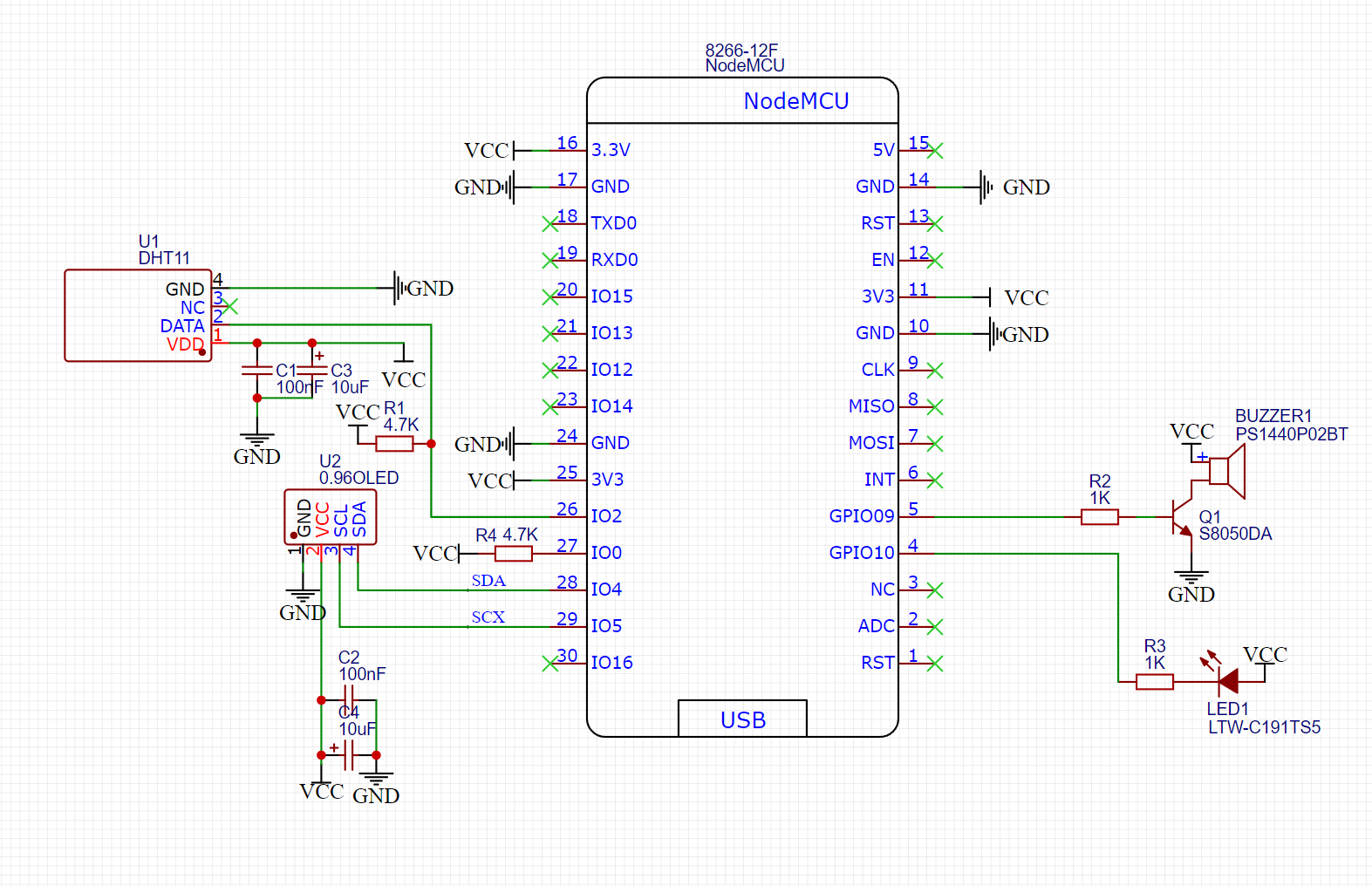

• 元件符号：用标准图形符号表示各类电子元器件

• 导线：连接元器件引脚，表示电气连接路径

• 网络标签：标识导线网络名称，简化连线

• 电源与地：标注供电网络和参考地

• 引脚编号：元器件引脚的编号必须与实际器件一致，是原理图转PCB的关键

• 电路图通常遵循从左到右、从上到下的信号流向

• 输入信号在左侧，输出信号在右侧

• 电源在上，地在下

• 信号处理链路按功能顺序从左到右排列（如：传感器 → 放大 → ADC → MCU）

• 遵循信号流向规则可使电路图更易阅读和理解

• 新手指南:从原理图到PCB布局的电子设计全流程

• 立创EDA官方教程

• Altium Designer vs 嘉立创EDA对比

• 从 Altium 叛逃到 KiCad:用了才知道有多香!

• 17种单片机常用电路设计模块

• 2019全国电子设计大赛本科题目解析与准备指南

• 电路的设计方法

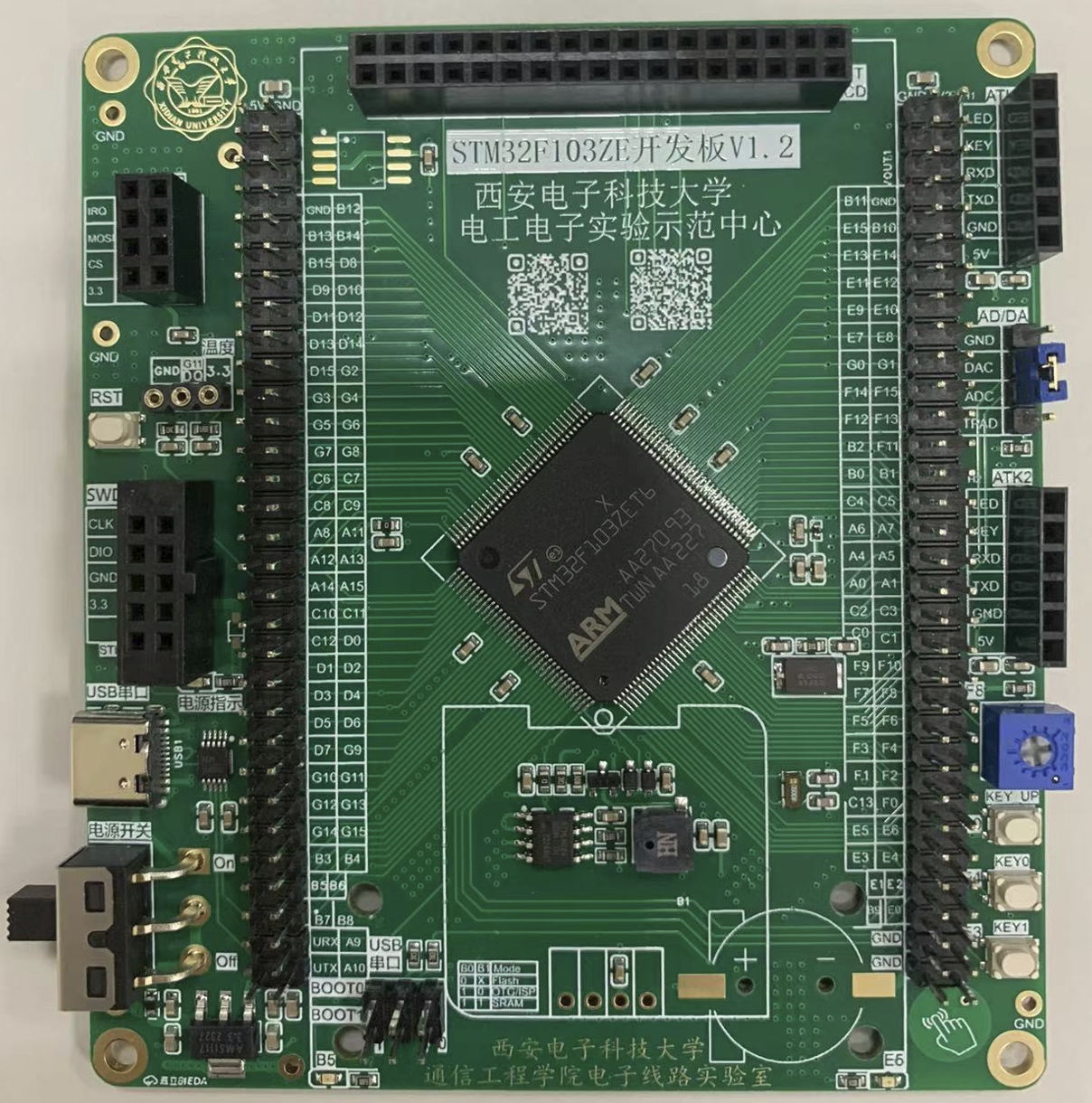

• PCB（Printed Circuit Board，印刷电路板） 是电子元器件的支撑体和电气连接载体

• PCB通过铜箔导线实现元器件之间的电气互连，替代传统导线手工焊接

• PCB提供机械支撑，固定和保护元器件

• PCB还承担散热、电磁屏蔽等功能

• 几乎所有现代电子产品都使用PCB作为电路载体

• 按层数分类：

• 　　单面板：仅一面有铜箔，适合简单电路，成本最低

• 　　双面板：两面均有铜箔，通过过孔连接，应用最广泛

• 　　多层板：4层、6层、8层及以上，用于复杂高速设计

• 按基材分类：

• 　　FR-4：最常用的玻璃纤维环氧树脂基材，性价比高，适用于大多数应用

• 　　铝基板：具有良好的散热性能，适用于LED照明和功率电路

• 　　陶瓷基板：耐高温、高频特性好，适用于射频和高温场景

• 　　柔性板（FPC）：可弯曲的聚酰亚胺基材，适用于空间受限和需要弯曲的应用

• 铜箔厚度：常用单位为oz（盎司），1oz = 35μm（约35微米）铜箔厚度

• 常用铜厚规格：0.5oz（17.5μm）、1oz（35μm）、2oz（70μm）

• 铜箔厚度影响导线的载流能力和线路的精细程度

• 内层铜箔通常较薄（0.5oz），外层铜箔较厚（1oz）

• 大电流应用（如电源板）需选择更厚的铜箔（2oz或以上）

• SMT贴片焊盘：用于表面贴装元器件（SMD），仅位于PCB表面

• PTH通孔焊盘：用于插件元器件（DIP），贯穿整个PCB板

• 焊盘尺寸设计需考虑元器件引脚尺寸、焊接工艺和可靠性要求

• 贴片焊盘通常比元器件引脚宽约0.2-0.5mm，确保焊接可靠性

• 通孔焊盘的孔径应比元器件引脚直径大0.2-0.3mm，便于插装

• 阻焊层（Solder Mask）：覆盖在铜箔上的绝缘保护层，防止短路和氧化

• 　　常见颜色：绿油（最常见）、蓝油、黑油、红油、黄油等

• 　　阻焊层在焊盘处开窗，暴露铜箔以便焊接

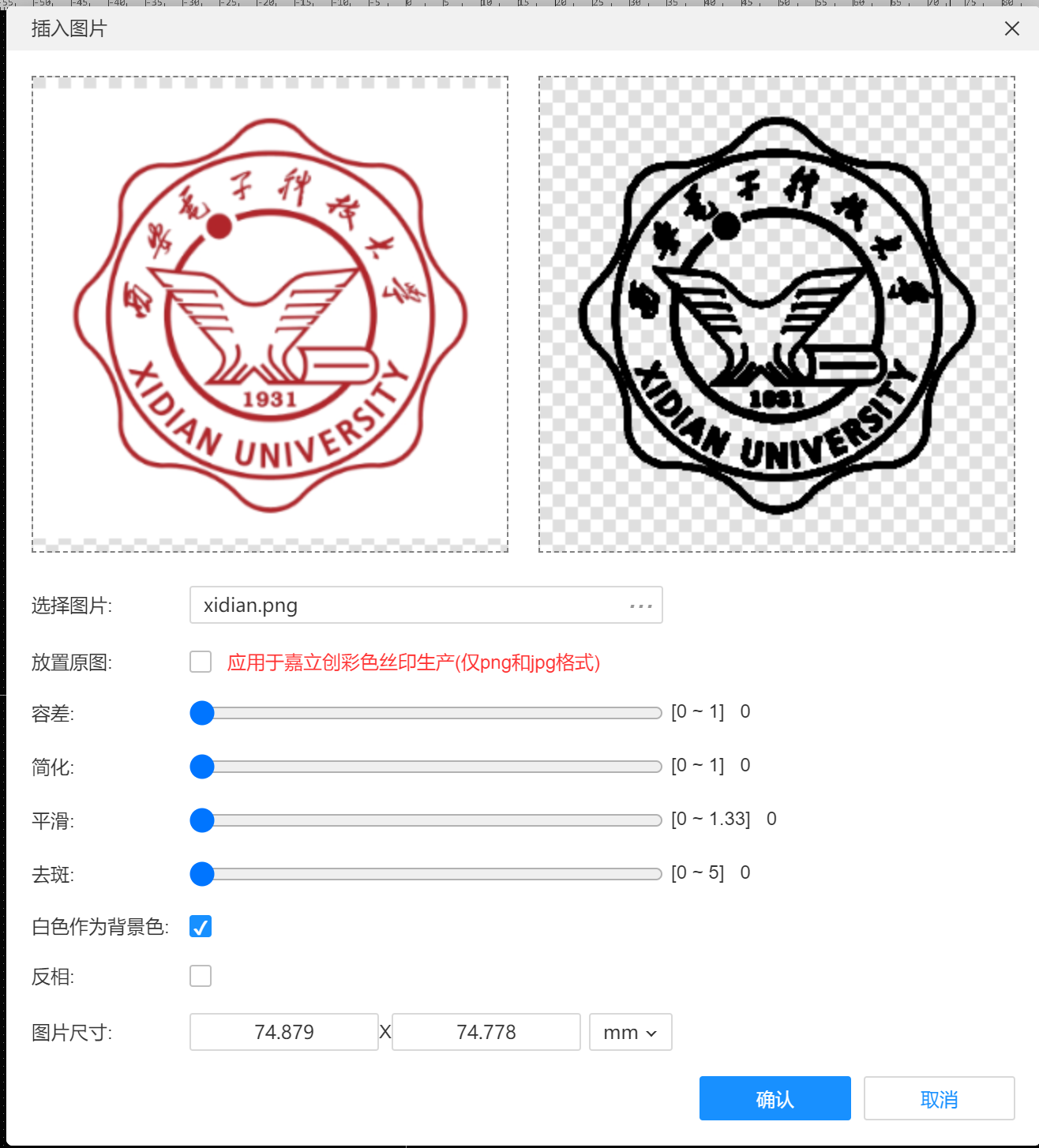

• 丝印层（Silkscreen）：印在PCB表面的白色文字和图形

• 　　用于标注元器件位号（R1、C1）、参数值、极性方向、接口标识等

• 　　常见颜色为白色（白油），也有黑色、黄色等

• 　　丝印字符不应覆盖焊盘，以免影响焊接质量

• 通孔（Through Hole）：贯穿整个PCB的导电孔，用于连接不同层的导线

• 盲孔（Blind Via）：从外层连接到内层的过孔，不贯穿整个板

• 埋孔（Buried Via）：仅存在于内层之间的过孔，从外层不可见

• 过孔的常用尺寸：外径0.6-0.8mm，内径0.3-0.4mm

• 过孔提供层间电气连接，是多层板设计的关键元素

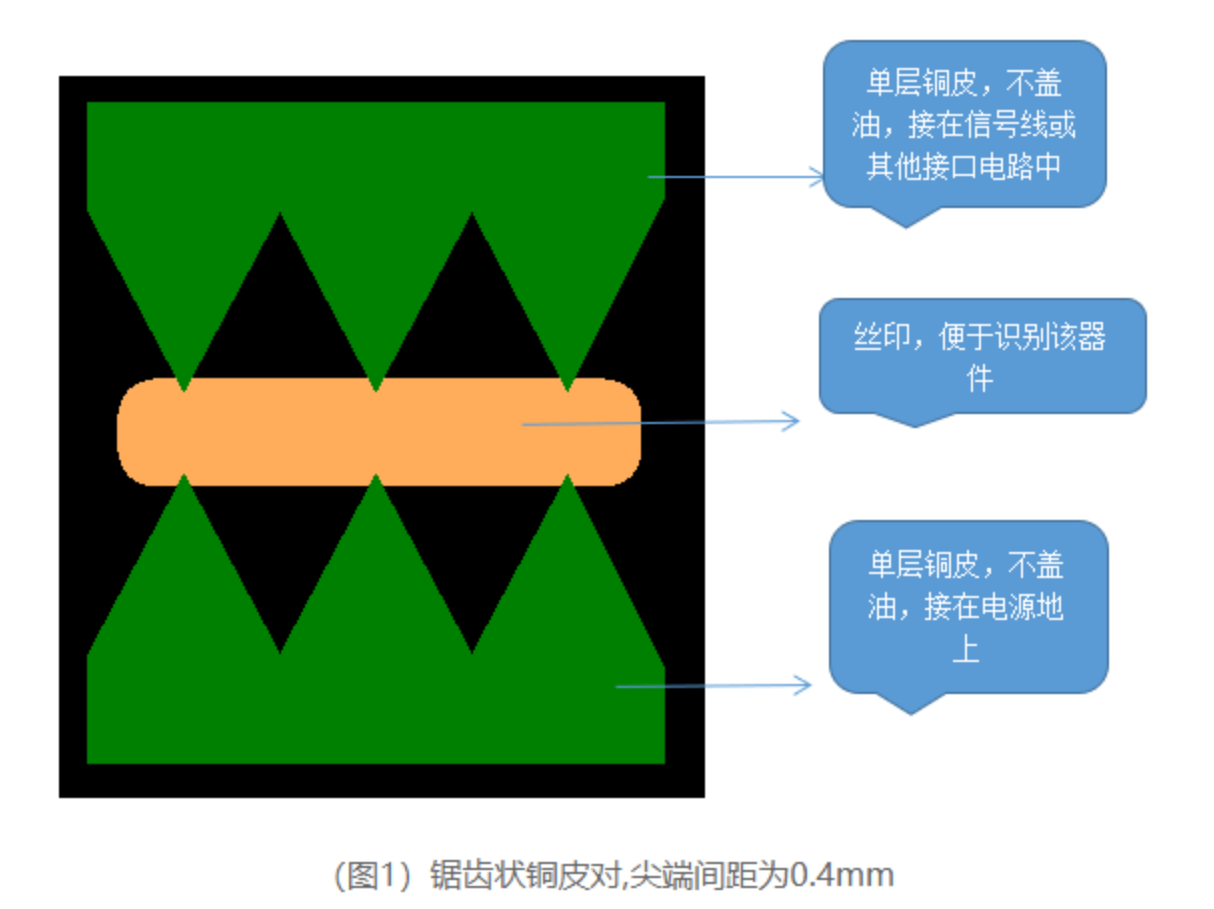

• 铺铜（Copper Pour）：在PCB空白区域填充大面积铜箔

• EMC屏蔽：铺铜可形成地平面，屏蔽电磁干扰，提高EMC性能

• 信号完整性：完整的参考地平面为高速信号提供回流路径

• 散热：大面积铜箔可提高散热效率，降低元器件温升

• 铺铜通常连接到GND网络，需注意避免形成天线效应

• 内层制作：铜箔覆膜 → 曝光 → 显影 → 蚀刻 → 检查

• 层压：将内层芯板与半固化片（PP片）叠合，高温高压压合

• 钻孔：数控钻床钻出通孔和定位孔

• 沉铜与电镀：在孔壁沉积铜层，使过孔导通

• 外层线路：贴膜 → 曝光 → 显影 → 电镀 → 蚀刻

• 阻焊与丝印：涂覆阻焊层 → 印刷丝印字符

• 表面处理：HASL（喷锡）、ENIG（沉金）、OSP（有机保焊膜）等

• 测试与切割：飞针测试/AOI检测 → V-CUT或冲切成型

• 信号线：常规信号线宽度8-10mil（0.2-0.25mm），满足一般信号传输需求

• 电源线：电源线宽度≥20mil（0.5mm），大电流场合需进一步加宽

• 地线：地线宽度≥15mil（0.4mm），尽量加宽或使用铺铜

• 线宽与载流能力的关系：1oz铜箔、10mil线宽约可通过1A电流

• 线宽选择需综合考虑电流需求、空间限制和制造工艺能力

• 常规间距：导线与导线、导线与焊盘之间的间距≥13mil（0.33mm）

• 高压电路：高压区域需加大间距，一般按每千伏1mm的安全距离设计

• 间距过小可能导致制造时短路、焊接时桥连

• 精密设计（如BGA扇出）间距可减小至6-8mil，但需确认板厂工艺能力

• DRC（设计规则检查）可自动检测间距违规

• 焊盘尺寸：需与元器件实际引脚尺寸匹配，确保焊接可靠性

• 丝印位置：丝印不应覆盖焊盘，字符大小适中（推荐字高≥25mil）

• 封装方向一致性：同类型元器件的封装方向应尽量一致，便于生产和检查

• 热焊盘设计：大面积铺铜区域的焊盘需设计为热焊盘（Thermal Relief），避免焊接时散热过快

• 封装验证：打样前应打印1:1封装图与实际器件比对

##### 5.2.4.1 去耦电容靠近IC电源引脚

• 去耦电容（通常100nF陶瓷电容）应尽可能靠近IC的电源引脚放置

• 去耦电容的作用是滤除高频噪声，提供瞬态电流

• 去耦电容的走线应短而粗，先经过电容再进入IC电源引脚

• 每个IC至少放置一个去耦电容，大功率IC可能需要多个不同容值的电容并联

• 去耦电容的接地端应直接连接到地平面，走线长度尽量短

##### 5.2.4.2 电源地线加宽

• 电源线宽度≥20mil（0.5mm），根据电流大小适当加宽

• 地线宽度≥15mil（0.4mm），条件允许时应尽量加宽

• 大电流路径（如电机驱动、电源输入）的导线需特别加宽

• 电源和地线优先布线，确保有足够的布线空间

• 多层板设计中，可使用专门的电源层和地线层

##### 5.2.4.3 多层板设计要点

• 4层板典型叠层：信号层 - 地线层 - 电源层 - 信号层

• 6层板典型叠层：信号层 - 地线层 - 信号层 - 信号层 - 电源层 - 信号层

• 信号层应紧邻参考平面（地或电源），以获得良好的信号完整性和EMC性能

• 电源层和地线层应尽量相邻放置，形成平面电容，提高高频去耦效果

• 内层信号线被地/电源层屏蔽，抗干扰能力优于外层

##### 5.2.4.4 避免平行长线（串扰）

• 平行走线的导线之间会通过寄生电容和互感产生串扰

• 减少串扰的方法：增大线间距（至少3倍线宽）、缩短平行段长度

• 关键信号线之间可插入地线隔离

• 差分信号线对内的两根线应紧密耦合，与其它信号保持足够距离

• 高速信号线应避免长距离平行走线

##### 5.2.4.5 禁止浮空引脚

• CMOS器件的输入引脚不能悬空（浮空），否则会导致逻辑不确定和功耗增加

• 未使用的输入引脚应通过上拉/下拉电阻连接到电源或地

• 未使用的输出引脚可以悬空

• 运放未使用的通道应配置为适当的反馈模式

• 浮空引脚是导致电路工作不稳定和EMC问题的常见原因

##### 5.2.4.6 布线一致性（差分线等长）

• 差分信号对的两根线应保持等长，确保信号同时到达接收端

• 差分线长度误差通常要求控制在5mil（0.127mm）以内

• 等长通过蛇形走线（serpentine routing）实现

• 差分线应保持等距，间距一致以保证阻抗匹配

• USB、HDMI、MIPI等高速接口均需严格差分等长

##### 5.2.4.7 地线隔离（模拟地/数字地分离）

• 模拟电路和数字电路应使用独立的地线区域，避免数字噪声耦合到模拟电路

• 模拟地和数字地通常在一点（如电源入口处）连接，称为"单点接地"

• ADC/DAC等混合信号器件的AGND和DGND应就近连接

• 地平面分割时，信号线不应跨越分割区域

• 多层板设计中，可使用独立的模拟地平面和数字地平面

##### 5.2.4.8 避免谐振（去耦电容频率选择）

• 去耦电容的谐振频率由其等效串联电感（ESL）和电容值决定

• 不同容值的去耦电容覆盖不同的频率范围：

• 　　100nF陶瓷电容：覆盖1MHz-100MHz

• 　　10μF陶瓷电容：覆盖100kHz-10MHz

• 　　100μF电解电容：覆盖10Hz-100kHz

• 多个不同容值的电容并联可拓宽去耦频带

• 电容安装位置和走线长度会影响高频去耦效果

• 顶层（Top Layer）：顶层铜箔层，放置元器件和顶层走线

• 底层（Bottom Layer）：底层铜箔层，放置元器件和底层走线

• 内层（Inner Layer）：多层板的内部铜箔层，用于电源和地线平面

• 丝印层（Silkscreen）：顶层丝印（Top Overlay）和底层丝印（Bottom Overlay），用于文字标注

• 焊膏层（Paste Mask）：SMT贴片时钢网开窗数据，仅SMD焊盘有焊膏层

• 阻焊层（Solder Mask）：顶层阻焊和底层阻焊，焊盘处开窗暴露铜箔

• 立创EDA在左侧面板中可切换和显示/隐藏各层

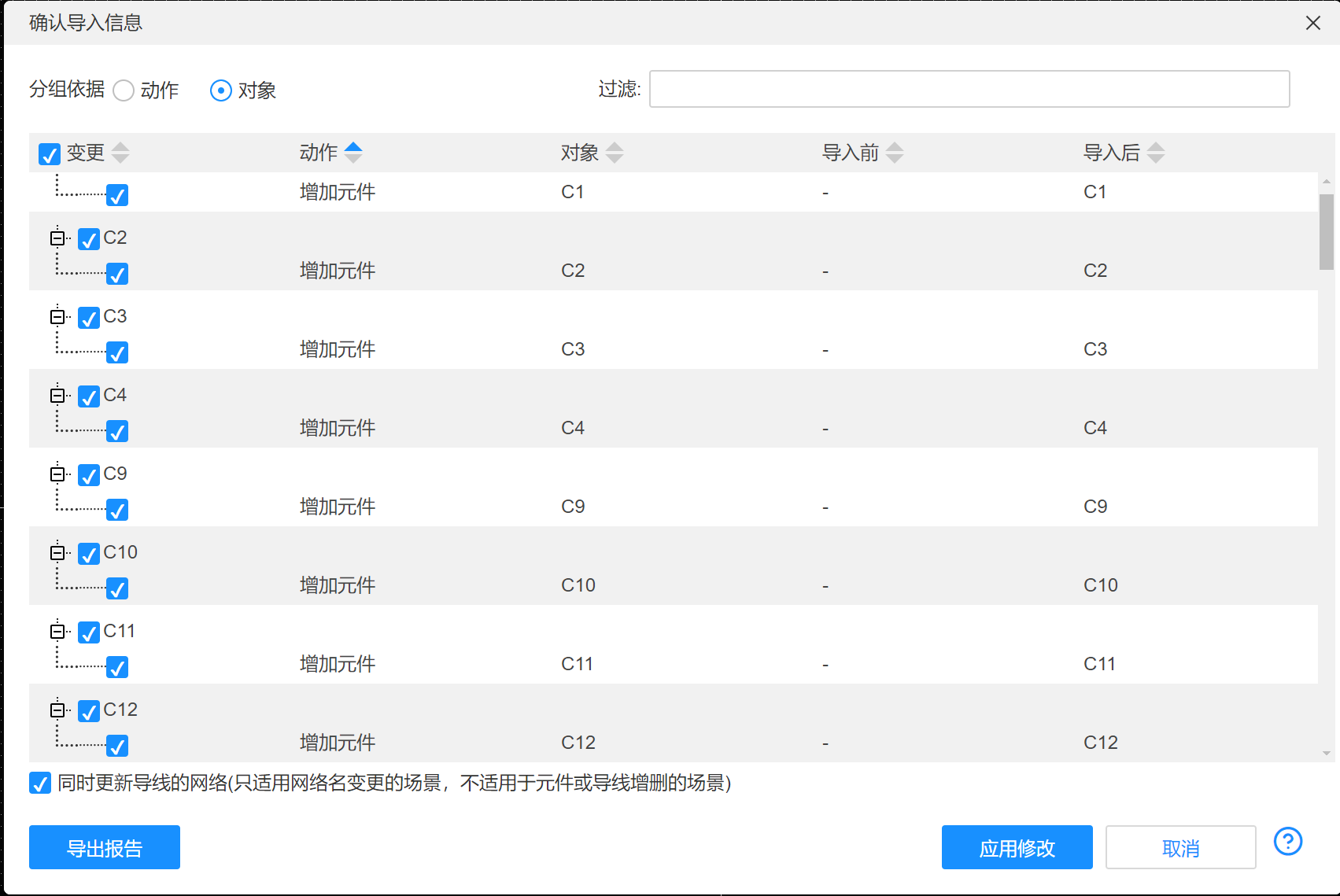

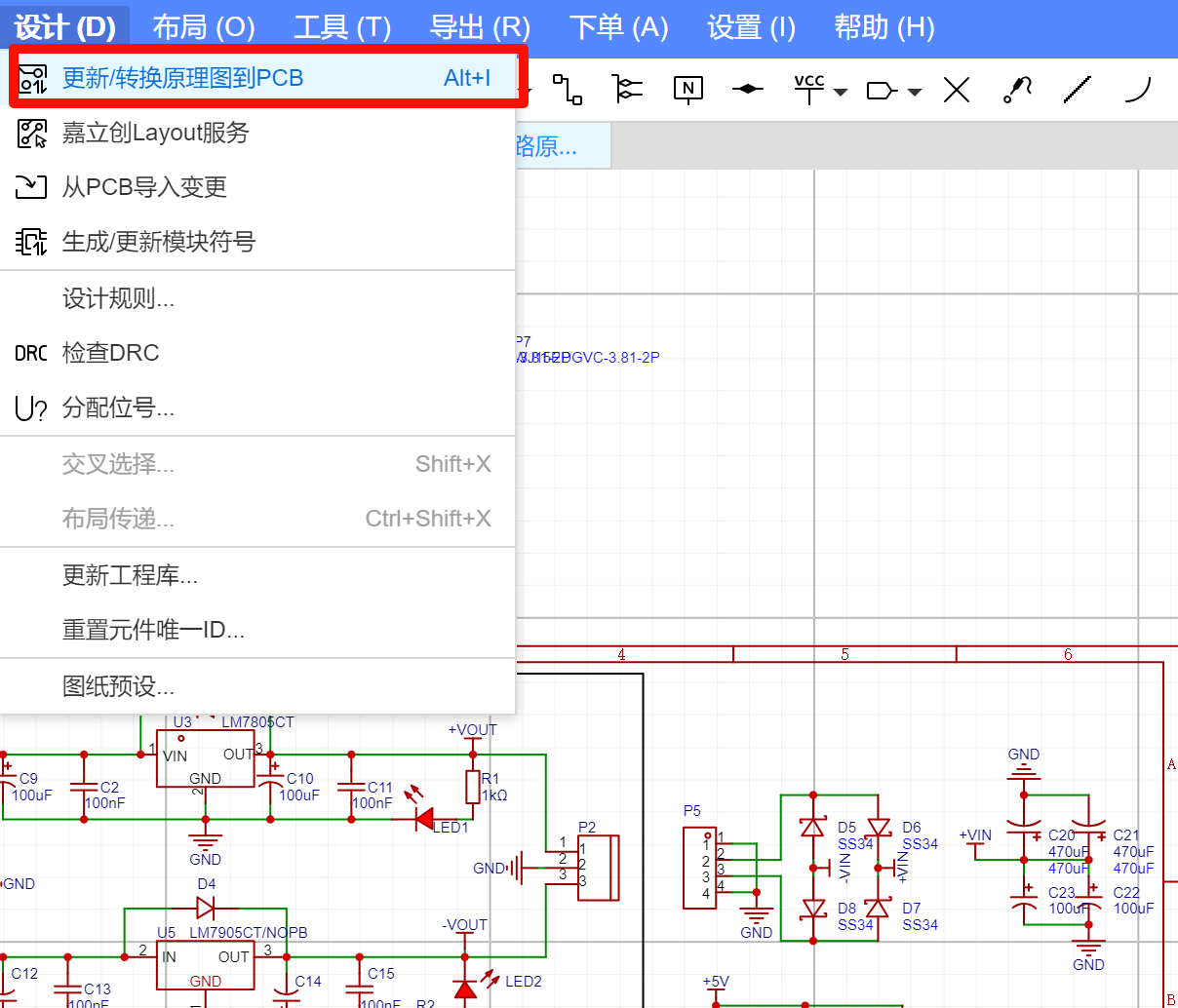

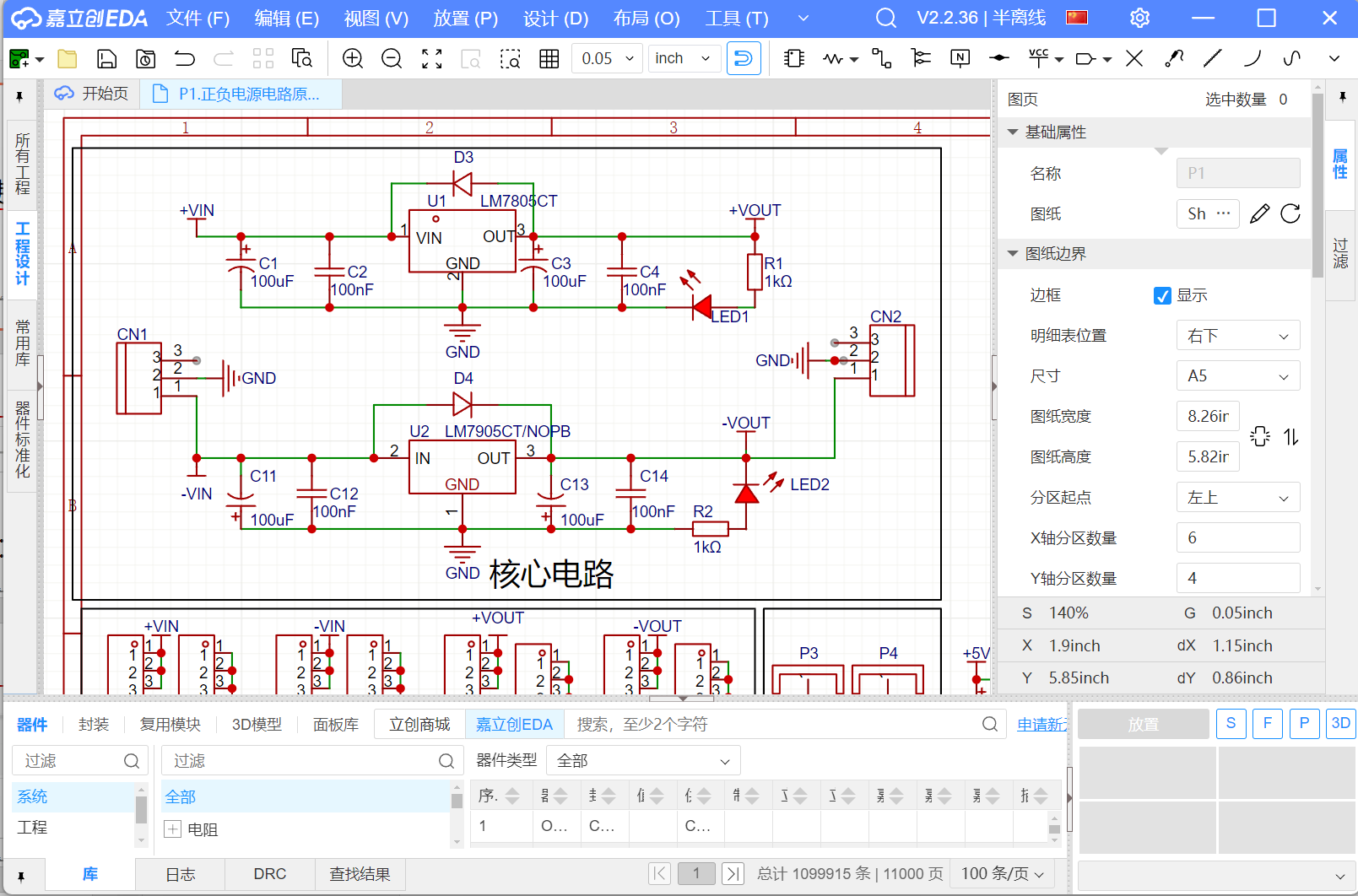

• 在原理图中完成设计并通过ERC检查后，点击"设计" → "更新PCB"

• 系统自动将原理图中的元器件和网络表导入PCB编辑器

• 导入后所有元器件和飞线（Ratsnest）显示在PCB画布上

• 首先放置PCB板框（定义板子外形和尺寸）

• 然后进行元器件布局，将元器件移动到合适位置

• 最后进行布线，将飞线替换为实际走线

• 布线完成后进行DRC检查，确认无错误

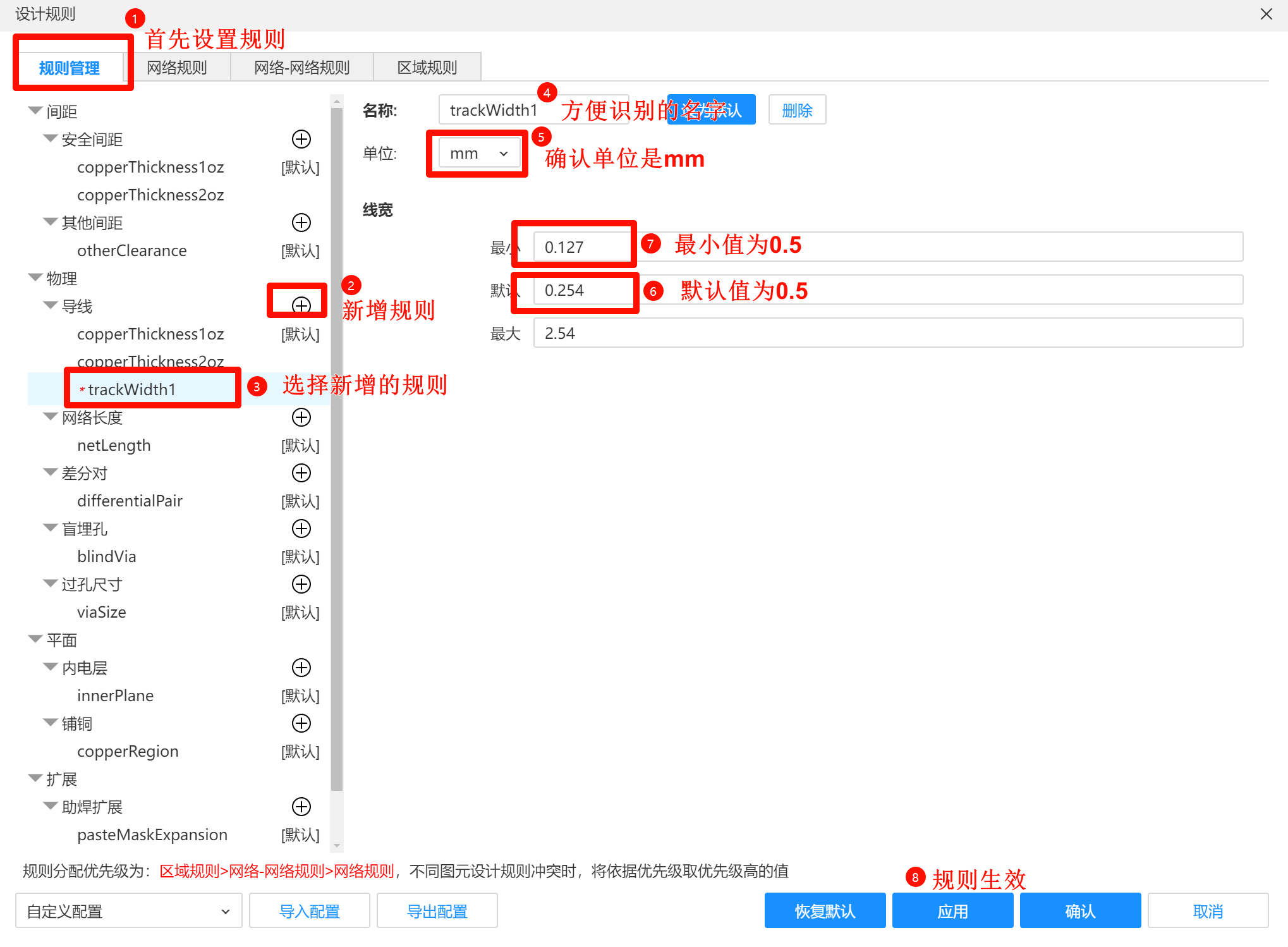

• DRC（Design Rule Check）：自动检查PCB设计是否符合预设的设计规则

• 常见检查项目：线宽、线距、焊盘间距、过孔尺寸、短路检查、开路检查

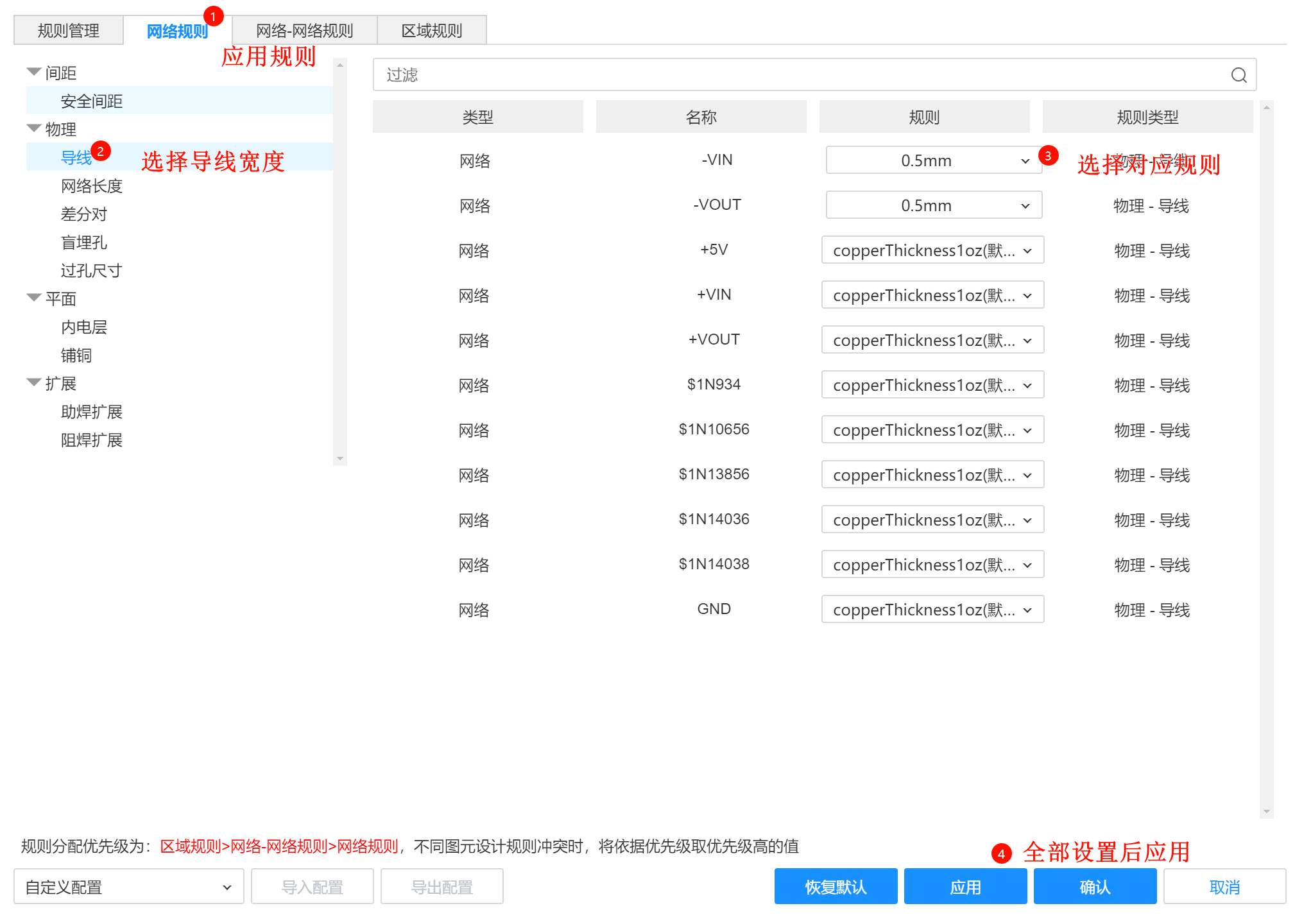

• DRC规则可在设计规则设置中自定义

• DRC检查应在布局完成后、布线过程中和最终设计完成时多次运行

• DRC零错误是PCB设计完成的基本要求

• 常见DRC错误：线距不足、焊盘重叠、丝印覆盖焊盘、未连接的网络

• BOM表（Bill of Materials）：物料清单，列出所有元器件的位号、值、封装、数量等信息

• BOM表用于元器件采购和焊接参考

• Gerber文件：PCB制造的通用数据格式，基于RS-274X标准

• Gerber文件包含每一层的图形数据：顶层铜箔（GTL）、底层铜箔（GBL）、阻焊层（GTS/GBS）、丝印层（GTO/GBO）等

• 导出Gerber文件前应进行最终DRC检查

• Gerber文件需配合钻孔文件（Excellon格式）一起提交给板厂

• 立创EDA支持PCB的3D可视化预览

• 3D视图可检查元器件高度、干涉和整体外观

• 支持导入STEP格式的3D外壳模型，验证PCB与外壳的配合

• 3D预览有助于在制造前发现潜在的机械干涉问题

• 立创EDA专业版支持更完善的3D外壳设计功能

• 打样流程：

• 1. 　　在EDA软件中完成PCB设计并通过DRC检查

• 2. 　　导出Gerber文件和钻孔文件

• 3. 　　登录嘉立创官网，上传Gerber文件或直接从EDA一键下单

• 4. 　　选择板参数（层数、板厚、铜厚、阻焊颜色、表面处理等）

• 5. 　　确认订单并支付

• 6. 　　等待生产（通常3-5天）和发货

• 注意事项：

• 　　确保Gerber文件完整，包含所有必要的层

• 　　线宽/线距需满足板厂工艺能力（嘉立创最低支持6mil/6mil）

• 　　过孔孔径与板厚比需符合规范（一般不小于1:10）

• 　　阻焊开窗尺寸需适当，避免影响焊接

• 　　拼板设计需添加工艺边和定位孔

• 　　首次打样建议选择标准参数，降低风险

• 嘉立创打样优势：价格低廉（5元起）、速度快、质量可靠、在线计价透明

• 时间管理：全国大学生电子设计竞赛通常4天3夜，PCB设计时间有限，需合理分配

• 提前准备：赛前准备好常用模块的原理图和PCB封装库，比赛时快速调用

• 模板复用：准备MCU最小系统、电源模块等标准PCB模板，减少重复设计

• 优先保证功能：在有限时间内优先保证电路功能正确，再优化布局布线

• 分阶段验证：边设计边检查，避免最后集中排查错误

• 双赛道策略（参考2025年湖北高校PCB设计竞赛）：

• 　　初级赛道：侧重原理图与PCB设计的规范性与合理性

• 　　高级赛道：挑战高速、高密度、射频及电源/信号完整性设计

• 焊盘重叠：除SMD焊盘外，焊盘（孔）不应重叠，否则会导致钻孔时断钻头

• 丝印覆盖焊盘：丝印字符不应覆盖焊盘，否则影响焊接质量

• 线宽/线距过小：低于板厂工艺能力会导致蚀刻不均或开路短路

• 腐蚀陷阱（Acid Trap）：导线夹角过小（锐角）时蚀刻液残留导致断线，应避免直角和锐角走线

• 管脚连接错误：IC引脚连接错误是常见问题，应仔细对照数据手册

• 浮空引脚：CMOS输入引脚悬空导致电路不稳定，应添加上拉/下拉电阻

• 电源线过细：大电流路径线宽不足导致压降过大和发热

• 缺少去耦电容：IC电源引脚缺少去耦电容导致工作不稳定

• 避免方法：

• 　　设计完成后运行DRC全面检查

• 　　打印1:1图纸与实际元器件比对

• 　　使用ERC检查原理图连接正确性

• 　　请团队成员交叉检查设计

• 核心板设计：将MCU最小系统（芯片、晶振、复位、去耦、下载接口）设计为独立的核心板

• 扩展板设计：将传感器、驱动、通信等外围电路设计为扩展板

• 核心板与扩展板通过排针/排母连接，实现模块化组合

• 优势：

• 　　核心板可复用于不同项目，降低开发成本

• 　　扩展板损坏时只需更换扩展板，不影响核心板

• 　　便于团队分工，不同成员负责不同模块

• 　　竞赛中可快速切换不同扩展板，适应不同赛题

• 注意事项：

• 　　接口定义应标准化，确保兼容性

• 　　排针排母的电流承载能力需满足设计需求

• 　　信号完整性需考虑连接器的影响
